تنظیم فشار آب با اینورتر؛ آموزش تنظیم ترنسمیتر فشار و پارامترهای PID
اینورتر
کنترل فشار آب یکی از کاربردهای مهم اینورتر در سیستمهای آبرسانی، بوسترپمپها و تأسیسات صنعتی است. با استفاده از اینورتر و ترنسمیتر فشار میتوان سرعت چرخش الکتروموتور پمپ را متناسب با میزان مصرف آب تنظیم کرد و فشار شبکه را در محدوده موردنظر نگه داشت.
در این روش، اینورتر با دریافت اطلاعات فشار از ترنسمیتر، عملکرد پمپ را کنترل میکند. در صورت کاهش فشار، سرعت موتور افزایش مییابد و در صورت افزایش فشار یا کاهش مصرف، سرعت موتور کاهش پیدا میکند. به این ترتیب، علاوه بر کنترل بهتر فشار، میتوان از کارکرد غیرضروری پمپ نیز جلوگیری کرد.
در این مقاله با نحوه عملکرد ترنسمیتر فشار، ارتباط آن با اینورتر، تنظیم فشار آب و پارامترهای مربوط به حالت خواب و بیداری سیستم آشنا میشویم.
ترنسمیتر فشار چیست؟
ترنسمیتر فشار یا Pressure Transmitter تجهیزی است که فشار سیال، مانند آب، هوا یا سایر سیالات را اندازهگیری کرده و آن را به یک سیگنال الکتریکی قابل دریافت برای تجهیزات کنترلی تبدیل میکند.
یکی از خروجیهای رایج ترنسمیترهای فشار، سیگنال استاندارد 4 تا 20 میلیآمپر است. این سیگنال میتواند به ورودی آنالوگ اینورتر متصل شود تا اینورتر مقدار فشار موجود در خط لوله را دریافت و بر اساس آن، سرعت پمپ را تنظیم کند.
برای مثال، اگر ترنسمیتر دارای محدوده اندازهگیری صفر تا 10 بار باشد، معمولاً:
- جریان 4 میلیآمپر نشاندهنده فشار صفر بار است.
- جریان 20 میلیآمپر نشاندهنده فشار 10 بار است.
- جریان 12 میلیآمپر تقریباً معادل فشار 5 بار است.
البته این مقادیر باید با مشخصات واقعی ترنسمیتر، نحوه سیمبندی و تنظیمات ورودی آنالوگ اینورتر مطابقت داشته باشند.
اینورتر چگونه فشار آب را کنترل میکند؟
در یک سیستم کنترل فشار، معمولاً سه بخش اصلی وجود دارد:
- الکتروموتور و پمپ
- ترنسمیتر فشار
- اینورتر دارای قابلیت کنترل PID
ترنسمیتر فشار، فشار موجود در خط لوله را اندازهگیری کرده و سیگنال آن را به ورودی آنالوگ اینورتر ارسال میکند.
اینورتر مقدار فشار اندازهگیریشده را با فشار مطلوب یا Set Point مقایسه میکند. سپس با استفاده از الگوریتم کنترلی PID، فرکانس خروجی خود را تغییر میدهد تا فشار سیستم به مقدار تنظیمشده نزدیک شود.
عملکرد سیستم هنگام کاهش فشار
وقتی مصرف آب افزایش پیدا میکند، فشار خط لوله کاهش مییابد. اینورتر این کاهش فشار را از طریق ترنسمیتر تشخیص داده و در صورت نیاز، فرکانس خروجی را افزایش میدهد. در نتیجه سرعت چرخش پمپ بیشتر شده و فشار آب افزایش پیدا میکند.
عملکرد سیستم هنگام افزایش فشار
اگر مصرف آب کاهش پیدا کند یا شیرهای مصرفکننده بسته شوند، فشار خط لوله افزایش مییابد. اینورتر برای جلوگیری از افزایش بیش از حد فشار، سرعت موتور را کاهش میدهد.
عملکرد سیستم هنگام عدم نیاز به کارکرد پمپ
در برخی سیستمها، زمانی که مصرف آب بسیار کم است و فشار در محدوده مطلوب قرار دارد، اینورتر میتواند با استفاده از قابلیت Sleep، پمپ را به حالت خواب ببرد. با کاهش دوباره فشار، سیستم از حالت خواب خارج شده و پمپ مجدداً شروع به کار میکند.
مزایای استفاده از اینورتر برای کنترل فشار آب
استفاده از اینورتر در سیستمهای کنترل فشار میتواند مزایای زیر را به همراه داشته باشد:
- کنترل بهتر و دقیقتر فشار آب
- کاهش نوسانات فشار در شبکه
- تنظیم سرعت پمپ متناسب با میزان مصرف
- کاهش استهلاک الکتروموتور و تجهیزات مکانیکی
- کاهش جریان راهاندازی موتور
- کاهش مصرف انرژی در شرایط کممصرف
- امکان استفاده از قابلیت کنترل PID
- امکان استفاده از حالت Sleep و Wake-up در مدلهای پشتیبانیکننده
البته میزان صرفهجویی انرژی و کیفیت کنترل فشار به عواملی مانند مشخصات پمپ، نوع سیستم لولهکشی، میزان مصرف، انتخاب صحیح ترنسمیتر و تنظیمات دقیق اینورتر بستگی دارد.
پیشنیازهای تنظیم ترنسمیتر فشار در اینورتر
پیش از شروع تنظیمات، باید مشخصات تجهیزات و شرایط سیستم بررسی شود.
مشخصات ترنسمیتر فشار
محدوده اندازهگیری ترنسمیتر باید مشخص باشد. برای مثال، ممکن است ترنسمیتر دارای محدوده صفر تا 6، صفر تا 10 یا صفر تا 16 بار باشد.
همچنین باید نوع خروجی آن، مانند 4 تا 20 میلیآمپر یا صفر تا 10 ولت، مشخص شود.
ورودی آنالوگ اینورتر
اینورتر باید دارای ورودی آنالوگ مناسب برای دریافت سیگنال ترنسمیتر باشد. نوع ورودی، محدوده جریان یا ولتاژ و نحوه انتخاب حالت جریان یا ولتاژ باید مطابق دفترچه راهنمای همان مدل تنظیم شود.
قابلیت کنترل PID
برای کنترل خودکار فشار، اینورتر باید از قابلیت PID یا کنترل فشار متناسب با سیگنال بازخورد پشتیبانی کند.
مشخصات پمپ و موتور
توان موتور، ولتاژ، جریان نامی، فرکانس کاری و مشخصات پمپ باید متناسب با اینورتر انتخاب و تنظیم شده باشند.
نصب صحیح ترنسمیتر
ترنسمیتر باید در محل مناسبی از خط لوله نصب شود تا فشار واقعی سیستم را اندازهگیری کند. محل نصب نامناسب، وجود هوا در مسیر، گرفتگی مسیر اندازهگیری یا انتخاب نادرست محدوده فشار میتواند باعث عملکرد نادرست سیستم شود.

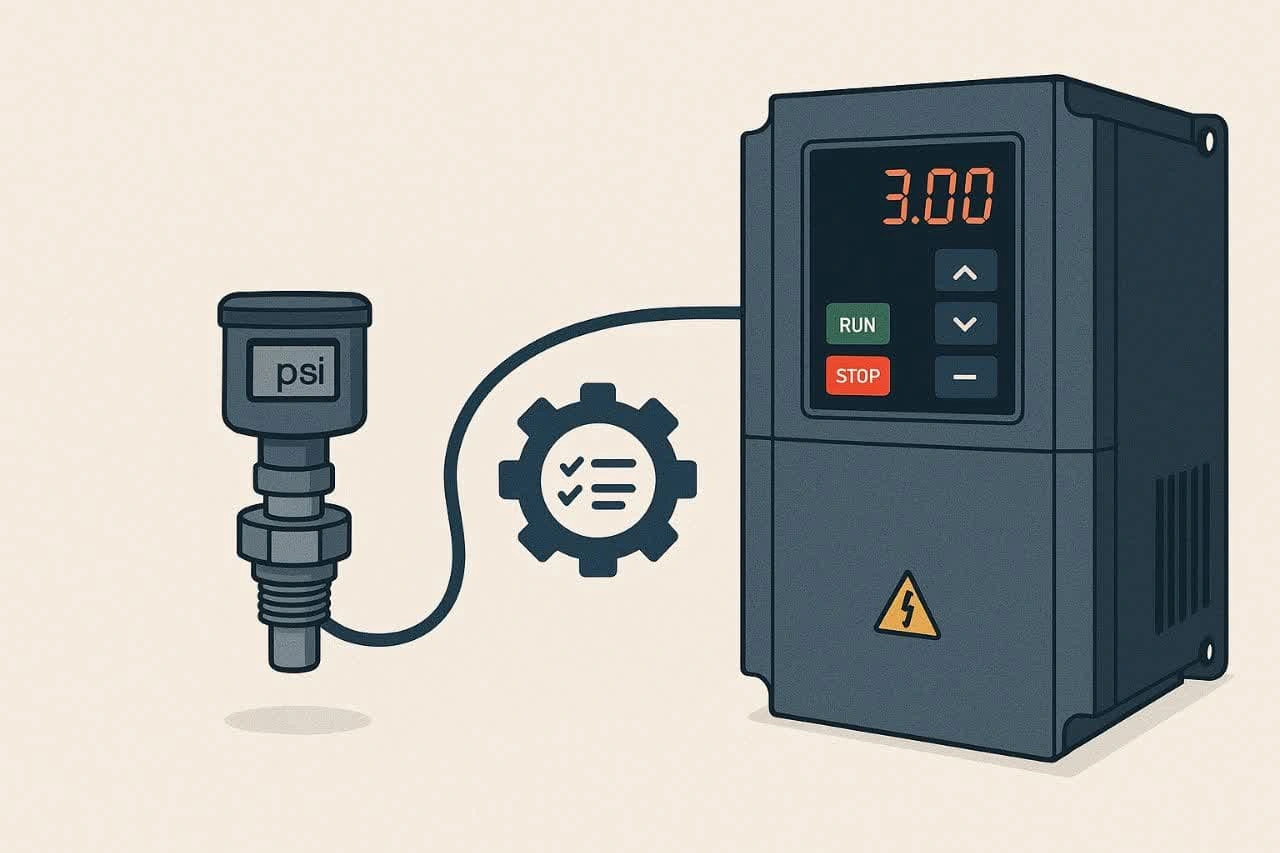

تنظیمات ترنسمیتر فشار و کنترل فشار آب در اینورتر
در ادامه، پارامترهای مربوط به حالت کنترل فشار آب و عملکرد Sleep و Wake-up آورده شدهاند.
توجه: شماره پارامترهای زیر از اطلاعات موجود در نسخه قدیمی این مقاله استخراج شدهاند. از آنجا که مدل دقیق اینورتر مشخص نیست، پیش از استفاده عملی باید شماره پارامترها و عملکرد آنها با دفترچه راهنمای همان مدل تطبیق داده شود.
| پارامتر | عنوان انگلیسی | واحد | توضیحات |
|---|---|---|---|
| P0.01 | Main frequency source | — | در مقاله قدیمی، مقدار 10 برای فعالسازی حالت کنترل فشار آب در نظر گرفته شده است. عملکرد این مقدار باید با دفترچه مدل اینورتر بررسی شود. |
| P6.30 | Given pressure | MPa | تنظیم فشار مطلوب یا فشار هدف سیستم. |
| P6.31 | Maximum value set by up and down keys | MPa | تعیین حداکثر مقدار فشاری که میتوان با کلیدهای افزایش و کاهش تنظیم کرد. |
| P6.32 | Minimum value set by up and down keys | MPa | تعیین حداقل مقدار فشاری که میتوان با کلیدهای افزایش و کاهش تنظیم کرد. |
| P6.33 | Alarm upper limit pressure output | MPa | تعیین حد بالای فشار برای عملکرد هشدار. |
| P6.34 | Alarm lower limit pressure output | MPa | تعیین حد پایین فشار برای عملکرد هشدار. |
| P6.35 | Awakening pressure level | MPa | تعیین سطح فشار برای خروج از حالت خواب. |
| P6.36 | Wake-up pressure level continuous time | s | تعیین مدت زمان لازم برای برقرار بودن شرایط بیداری پیش از خروج از حالت Sleep. |
| P6.37 | Sleep pressure level | MPa | تعیین سطح فشار مربوط به ورود به حالت خواب. |
| P6.38 | Sleep pressure level continuous time | s | تعیین مدت زمان تداوم شرایط فشار خواب پیش از ورود سیستم به حالت Sleep. |
| P6.39 | Sleep frequency | Hz | تعیین فرکانس مرتبط با عملکرد Sleep. |
| P6.40 | Sleep frequency continuous time | s | تعیین مدت زمان تداوم شرایط فرکانس خواب پیش از ورود سیستم به حالت Sleep. |
| P6.41 | Sleep selection / Pressure percentage selection | — | تعیین شرایط مربوط به عملکرد فرکانس خواب و نحوه استفاده از درصد فشار در منطق Sleep و Wake-up. |
حالت Sleep و Wake-up در سیستم کنترل فشار چیست؟
یکی از قابلیتهای کاربردی برخی اینورترهای مورد استفاده در سیستمهای آبرسانی، امکان ورود خودکار پمپ به حالت خواب و راهاندازی مجدد آن در زمان کاهش فشار است.
حالت Sleep یا خواب
در زمانهایی که مصرف آب کاهش پیدا میکند، ممکن است پمپ برای حفظ فشار موردنظر به سرعت زیادی نیاز نداشته باشد. اگر شرایط تعریفشده برای حالت خواب برقرار باشد، اینورتر میتواند پس از یک تأخیر مشخص، پمپ را متوقف یا وارد حالت Sleep کند.
این کار از کارکرد غیرضروری پمپ در زمان کممصرف جلوگیری میکند.
حالت Wake-up یا بیداری
هنگامی که مصرف آب افزایش پیدا کند، فشار خط لوله کاهش مییابد. اگر فشار از حد تعیینشده کمتر شود و شرایط بیداری برقرار باشد، اینورتر از حالت Sleep خارج شده و پمپ را دوباره راهاندازی میکند.
به این ترتیب، سیستم میتواند متناسب با نیاز مصرفکننده، فشار آب را کنترل کند.
نکته مهم درباره تنظیم Sleep و Wake-up
اگر پارامترهای Sleep و Wake-up بهدرستی تنظیم نشوند، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:
- روشن و خاموش شدن مکرر پمپ
- باقی ماندن پمپ در حالت خواب
- تأخیر در راهاندازی مجدد
- نوسان فشار آب
- کارکرد نامناسب سیستم PID
- افزایش استهلاک تجهیزات
به همین دلیل، تنظیم این پارامترها باید بر اساس مشخصات واقعی پمپ، فشار موردنیاز، شرایط مصرف و دستورالعمل سازنده اینورتر انجام شود.
نکات مهم در تنظیم فشار آب با اینورتر
انتخاب صحیح محدوده ترنسمیتر
محدوده فشار ترنسمیتر باید متناسب با فشار کاری سیستم انتخاب شود. استفاده از ترنسمیتر با محدوده نامناسب میتواند دقت اندازهگیری و کنترل را کاهش دهد.
بررسی نوع سیگنال خروجی
پیش از اتصال ترنسمیتر، باید مشخص شود که خروجی آن 4 تا 20 میلیآمپر، صفر تا 10 ولت یا نوع دیگری است. ورودی آنالوگ اینورتر نیز باید متناسب با همان سیگنال تنظیم شود.
رعایت صحیح سیمبندی
سیمبندی ترنسمیتر و ورودی آنالوگ باید مطابق نقشه اتصال ارائهشده توسط سازنده انجام شود. اتصال اشتباه میتواند باعث نمایش فشار نادرست یا آسیب به تجهیزات شود.
تنظیم درست فشار هدف
فشار هدف باید بر اساس نیاز مصرفکننده، ارتفاع ساختمان، مشخصات شبکه لولهکشی و توان پمپ انتخاب شود. فشار بیش از حد میتواند به تجهیزات و لولهها آسیب وارد کند.
تنظیم مناسب پارامترهای PID
پارامترهای PID باید متناسب با رفتار سیستم تنظیم شوند. تنظیم نامناسب این بخش میتواند باعث نوسان فشار، واکنش کند یا تغییرات شدید سرعت موتور شود.
بررسی عملکرد در شرایط واقعی
پس از تنظیمات، سیستم باید در شرایط مختلف مصرف آب آزمایش شود؛ از جمله:
- بسته بودن شیرهای مصرفکننده
- باز شدن یک شیر
- افزایش همزمان مصرف چند نقطه
- کاهش فشار ورودی
- توقف و راهاندازی مجدد پمپ
خطاهای رایج در سیستم کنترل فشار آب
چرا فشار آب ثابت نمیماند؟
ثابت نبودن فشار میتواند دلایل مختلفی داشته باشد، از جمله:
- تنظیم نادرست پارامترهای PID
- انتخاب نامناسب ترنسمیتر
- نصب نادرست سنسور فشار
- وجود هوا در مسیر اندازهگیری
- خرابی یا نوسان سیگنال آنالوگ
- انتخاب نامناسب پمپ یا اینورتر
- تنظیم نادرست فشار هدف
- وجود نشتی در شبکه لولهکشی
چرا پمپ مرتب روشن و خاموش میشود؟
روشن و خاموش شدن مکرر پمپ ممکن است به دلیل تنظیم نامناسب پارامترهای Sleep و Wake-up، انتخاب نادرست فرکانس خواب، اختلاف فشار کم یا وجود نوسان در سیگنال ترنسمیتر باشد.
برای رفع این مشکل، باید شرایط واقعی سیستم و تنظیمات اینورتر بررسی شود.
چرا اینورتر فشار را اشتباه نمایش میدهد؟
نمایش نادرست فشار میتواند ناشی از موارد زیر باشد:
- تنظیم نبودن محدوده ورودی آنالوگ
- انتخاب اشتباه حالت جریان یا ولتاژ
- سیمبندی نادرست
- خرابی ترنسمیتر
- انتخاب اشتباه محدوده اندازهگیری
- تنظیم نادرست مقیاس فشار در اینورتر
چرا پمپ از حالت Sleep خارج نمیشود؟
اگر فشار بهاندازه کافی کاهش پیدا نکند، حد Wake-up درست تنظیم نشده باشد یا سیگنال ترنسمیتر بهدرستی دریافت نشود، ممکن است اینورتر فرمان راهاندازی مجدد پمپ را صادر نکند.
در این شرایط، باید تنظیمات فشار بیداری، زمان بیداری، ورودی آنالوگ و وضعیت واقعی فشار خط بررسی شود.
جمعبندی
استفاده از ترنسمیتر فشار در کنار اینورتر، یکی از روشهای مناسب برای کنترل دور پمپ و مدیریت فشار آب در سیستمهای آبرسانی است. در این روش، ترنسمیتر فشار اطلاعات مربوط به فشار خط لوله را به اینورتر ارسال میکند و اینورتر با استفاده از کنترل PID، سرعت موتور را متناسب با میزان مصرف تغییر میدهد.
قابلیتهای Sleep و Wake-up نیز در اینورترهای پشتیبانیکننده، امکان توقف خودکار پمپ در زمان کممصرف و راهاندازی مجدد آن هنگام کاهش فشار را فراهم میکنند.
بااینحال، تنظیم صحیح این سیستم به انتخاب مناسب تجهیزات، سیمبندی اصولی، تنظیم دقیق ورودی آنالوگ، پارامترهای PID و تطبیق تنظیمات با دفترچه راهنمای اینورتر بستگی دارد.
توجه: شماره پارامترهای معرفیشده در این مقاله مربوط به جدول موجود در نسخه قدیمی مقاله است و پیش از استفاده عملی باید با مدل دقیق اینورتر و دفترچه راهنمای آن تطبیق داده شود.
