تنظیم فشار آب با اینورتر؛ آموزش کنترل فشار، ترنسمیتر و پارامترهای PID
اینورتر
کنترل فشار آب با اینورتر یکی از کاربردهای مهم در سیستمهای آبرسانی، بوسترپمپها، ساختمانها و تأسیسات صنعتی است. با استفاده از اینورتر، ترنسمیتر فشار و قابلیت PID میتوان سرعت الکتروموتور پمپ را متناسب با میزان مصرف تغییر داد و فشار آب را در محدوده موردنظر کنترل کرد.
در یک سیستم کنترل فشار، ترنسمیتر فشار میزان فشار موجود در خط لوله را اندازهگیری کرده و سیگنال آن را به اینورتر ارسال میکند. اینورتر نیز با مقایسه فشار اندازهگیریشده با فشار هدف، سرعت موتور پمپ را افزایش یا کاهش میدهد.
به این ترتیب، هنگام افزایش مصرف آب، سرعت پمپ افزایش پیدا میکند و هنگام کاهش مصرف، سرعت موتور کاهش مییابد. در برخی اینورترها نیز با استفاده از قابلیت Sleep و Wake-up میتوان پمپ را در زمانهایی که مصرف بسیار کم است، متوقف کرد و با کاهش دوباره فشار، آن را بهصورت خودکار راهاندازی کرد.
در این مقاله از شمیم صنعت، نحوه عملکرد اینورتر در کنترل فشار آب، نقش ترنسمیتر فشار، نحوه استفاده از سیگنال 4 تا 20 میلیآمپر، مفهوم PID و پارامترهای مربوط به Sleep و Wake-up را بررسی میکنیم.
اگر هنوز در مرحله انتخاب اینورتر برای پمپ هستید، پیشنهاد میکنیم ابتدا راهنمای [انتخاب اینورتر مناسب موتور] را مطالعه کنید. در این مقاله بیشتر روی نحوه کنترل فشار و تنظیمات سیستم تمرکز میکنیم.
اینورتر چگونه فشار آب را کنترل میکند؟
برای کنترل خودکار فشار آب معمولاً سه بخش اصلی در سیستم وجود دارد:
- الکتروموتور و پمپ
- ترنسمیتر فشار
- اینورتر دارای قابلیت PID
ترنسمیتر فشار، فشار آب داخل خط را اندازهگیری میکند و مقدار آن را به یک سیگنال الکتریکی تبدیل میکند. این سیگنال به ورودی آنالوگ اینورتر ارسال میشود.
اینورتر مقدار فشار دریافتشده را با فشار هدف یا Set Point مقایسه میکند و بر اساس اختلاف بین این دو مقدار، فرکانس خروجی خود را تغییر میدهد.
در نتیجه، سرعت چرخش موتور پمپ متناسب با نیاز سیستم تغییر میکند.
وقتی فشار آب کاهش پیدا میکند چه اتفاقی میافتد؟
فرض کنید فشار موردنظر سیستم 4 بار تنظیم شده باشد.
اگر چند شیر آب بهطور همزمان باز شوند، میزان مصرف افزایش پیدا میکند و فشار خط کاهش مییابد.
ترنسمیتر این کاهش فشار را تشخیص میدهد و سیگنال مربوطه را به اینورتر ارسال میکند.
اینورتر با استفاده از کنترل PID، فرکانس خروجی را افزایش میدهد. در نتیجه سرعت موتور و پمپ افزایش پیدا کرده و فشار آب دوباره به محدوده تنظیمشده نزدیک میشود.
وقتی مصرف آب کاهش پیدا میکند چه اتفاقی میافتد؟
اگر تعدادی از مصرفکنندهها بسته شوند، میزان مصرف آب کاهش پیدا میکند و فشار خط افزایش مییابد.
اینورتر در پاسخ به افزایش فشار، فرکانس خروجی را کاهش میدهد و سرعت موتور پمپ کمتر میشود.
بنابراین موتور مجبور نیست در تمام مدت با سرعت ثابت و حداکثر توان کار کند.
ترنسمیتر فشار چیست و چه نقشی در کنترل فشار آب دارد؟
ترنسمیتر فشار (Pressure Transmitter) تجهیزی است که فشار سیال را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند.
در سیستمهای کنترل فشار آب، یکی از خروجیهای رایج ترنسمیتر، سیگنال 4 تا 20 میلیآمپر است.
این سیگنال میتواند به ورودی آنالوگ اینورتر متصل شود تا اینورتر مقدار فشار موجود در سیستم را دریافت کند.
برای مثال، فرض کنید یک ترنسمیتر فشار دارای محدوده اندازهگیری 0 تا 10 بار باشد.
در یک تنظیم متداول:
- 4 میلیآمپر ≈ 0 بار
- 12 میلیآمپر ≈ 5 بار
- 20 میلیآمپر ≈ 10 بار
بنابراین با تغییر فشار، جریان خروجی ترنسمیتر نیز تغییر میکند و اینورتر میتواند بر اساس این سیگنال، وضعیت فشار سیستم را تشخیص دهد.
البته مقادیر واقعی باید بر اساس دیتاشیت ترنسمیتر، محدوده اندازهگیری، نوع ورودی آنالوگ اینورتر و نحوه تنظیم مقیاس بررسی شوند.
نحوه اتصال ترنسمیتر فشار به اینورتر
برای استفاده از ترنسمیتر فشار در سیستم کنترل فشار آب، خروجی ترنسمیتر باید به ورودی آنالوگ مناسب اینورتر متصل شود. در بسیاری از سیستمها از ترنسمیترهای دارای خروجی 4 تا 20 میلیآمپر استفاده میشود.
پیش از سیمبندی، باید مشخصات ترنسمیتر و دفترچه راهنمای اینورتر بررسی شود؛ زیرا نوع ورودی آنالوگ، ترمینالهای اتصال و روش سیمبندی ممکن است در مدلهای مختلف متفاوت باشد.
بهصورت کلی، در یک سیستم دارای ترنسمیتر 4 تا 20 میلیآمپر، سیگنال خروجی ترنسمیتر به ورودی جریان آنالوگ اینورتر متصل میشود و اینورتر با دریافت این سیگنال میتواند فشار واقعی سیستم را بهعنوان Feedback در کنترل PID استفاده کند.
توجه: شماره ترمینالها و نحوه تأمین تغذیه ترنسمیتر را نباید بهصورت عمومی برای تمام اینورترها یکسان در نظر گرفت. برای جلوگیری از آسیب به سنسور یا ورودی اینورتر، سیمبندی باید دقیقاً مطابق نقشه اتصال سازنده انجام شود.
ترنسمیتر فشار 4 تا 20 میلیآمپر چگونه به اینورتر متصل میشود؟
قبل از اتصال سنسور فشار به اینورتر چه مواردی را بررسی کنیم؟
چرا اینورتر فشار سنسور را درست تشخیص نمیدهد؟
چرا در سیستم کنترل فشار از سیگنال 4 تا 20 میلیآمپر استفاده میشود؟
سیگنال 4 تا 20 میلیآمپر یکی از سیگنالهای استاندارد صنعتی برای انتقال اطلاعات اندازهگیری است.
یکی از مزیتهای مهم این روش این است که مقدار صفر با 4 میلیآمپر نمایش داده میشود، نه صفر میلیآمپر.
به همین دلیل میتوان تا حدی بین «فشار واقعی صفر» و «قطع شدن یا وجود مشکل در مدار سیگنال» تفاوت قائل شد.
بااینحال، تشخیص خطای سنسور و رفتار ورودی آنالوگ باید بر اساس مشخصات همان اینورتر و ترنسمیتر انجام شود.
PID در کنترل فشار آب با اینورتر چیست؟
PID یکی از مهمترین قابلیتها در سیستمهای کنترل فشار با اینورتر است.
PID به اینورتر کمک میکند تا با توجه به اختلاف بین فشار واقعی و فشار موردنظر، سرعت موتور را بهصورت خودکار تنظیم کند.
در این سیستم معمولاً دو مقدار اصلی وجود دارد:
Set Point یا فشار هدف
فشار موردنظر کاربر یا سیستم است.
برای مثال:
Set Point = 4 bar
یعنی سیستم تلاش میکند فشار را در محدوده موردنظر اطراف این مقدار نگه دارد.
Feedback یا فشار واقعی
مقداری است که ترنسمیتر فشار در لحظه اندازهگیری میکند و به اینورتر ارسال میشود.
اینورتر اختلاف بین فشار هدف و فشار واقعی را بررسی کرده و بر اساس تنظیمات PID، فرکانس خروجی را تغییر میدهد.
چرا تنظیم PID اهمیت دارد؟
اگر پارامترهای PID بهدرستی تنظیم نشده باشند، ممکن است سیستم نتواند فشار را به شکل پایدار کنترل کند.
برای مثال، ممکن است موارد زیر اتفاق بیفتد:
- فشار آب دائماً نوسان داشته باشد.
- موتور بیش از حد سریع واکنش نشان دهد.
- تغییرات فرکانس شدید باشد.
- سیستم دیر به تغییرات مصرف پاسخ دهد.
- فشار از مقدار هدف عبور کند و دوباره کاهش یابد.
- پمپ مرتباً وارد حالتهای مختلف کاری شود.
بنابراین تنظیم PID باید با توجه به نوع پمپ، حجم سیستم، ظرفیت لولهکشی، میزان مصرف و رفتار واقعی سیستم انجام شود.
نمیتوان یک مقدار ثابت برای PID تمام سیستمهای آبرسانی تعیین کرد.
مزایای استفاده از اینورتر برای کنترل فشار آب
استفاده از اینورتر در سیستمهای کنترل فشار میتواند مزایای مختلفی داشته باشد، از جمله:
- کنترل دور موتور متناسب با میزان مصرف
- کنترل بهتر فشار آب
- کاهش نوسانات فشار
- کاهش راهاندازی مستقیم موتور
- امکان تنظیم سرعت پمپ
- امکان استفاده از کنترل PID
- امکان استفاده از قابلیت Sleep و Wake-up در مدلهای پشتیبانیکننده
- کاهش کارکرد غیرضروری موتور در شرایط کممصرف
- امکان کنترل اتوماتیک عملکرد پمپ
میزان صرفهجویی انرژی نیز به شرایط واقعی سیستم بستگی دارد و نمیتوان برای تمام پروژهها مقدار ثابتی از کاهش مصرف انرژی اعلام کرد.
عواملی مانند نوع پمپ، منحنی عملکرد پمپ، میزان مصرف، فشار موردنیاز، شرایط لولهکشی و نحوه تنظیم اینورتر بر نتیجه نهایی تأثیر دارند.
پیشنیازهای کنترل فشار آب با اینورتر
پیش از تنظیم اینورتر برای کنترل فشار، باید مشخصات تجهیزات و شرایط سیستم بررسی شود.
1. مشخصات ترنسمیتر فشار
ابتدا باید محدوده اندازهگیری ترنسمیتر مشخص شود.
برای مثال:
- 0 تا 6 بار
- 0 تا 10 بار
- 0 تا 16 بار
همچنین باید نوع خروجی ترنسمیتر مشخص شود؛ برای مثال:
- 4 تا 20 میلیآمپر
- 0 تا 10 ولت
محدوده ترنسمیتر باید با فشار کاری سیستم تناسب داشته باشد.
2. ورودی آنالوگ اینورتر
اینورتر باید دارای ورودی آنالوگ مناسب برای دریافت سیگنال ترنسمیتر باشد.
پیش از اتصال باید موارد زیر بررسی شوند:
- نوع ورودی آنالوگ
- جریان یا ولتاژ ورودی
- محدوده سیگنال
- نحوه سیمبندی
- تنظیم ورودی روی حالت جریان یا ولتاژ
- نحوه مقیاسبندی سیگنال
این موارد در مدلهای مختلف اینورتر میتوانند متفاوت باشند.
3. قابلیت PID
برای کنترل خودکار فشار، اینورتر باید قابلیت استفاده از PID Control یا کنترل بازخوردی مناسب را داشته باشد.
در این حالت، سیگنال ترنسمیتر بهعنوان Feedback مورد استفاده قرار میگیرد.
4. مشخصات موتور و پمپ
پیش از تنظیم اینورتر باید مشخصات موتور و پمپ نیز بررسی شود.
مهمترین اطلاعات عبارتاند از:
- توان موتور
- جریان نامی
- ولتاژ
- فرکانس
- سرعت موتور
- تعداد فاز
- مشخصات پمپ
- فشار موردنیاز
- دبی موردنیاز
نکته مهم: انتخاب اینورتر فقط بر اساس توان موتور انجام نمیشود و جریان نامی موتور و شرایط کاری نیز باید بررسی شوند.
برای آشنایی بیشتر با اصول انتخاب اینورتر، میتوانید مقاله «راهنمای جامع انتخاب اینورتر صنعتی» را نیز مطالعه کنید.

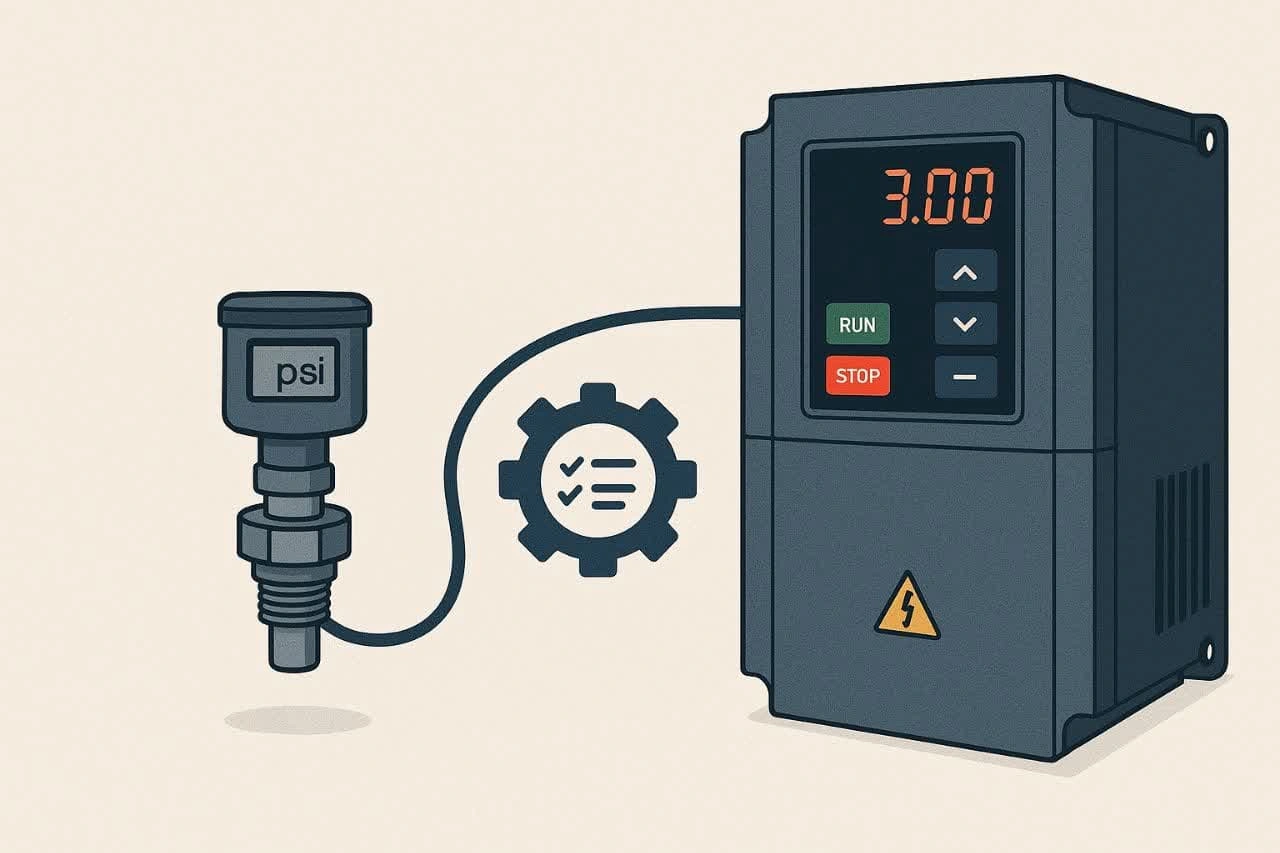

تنظیم ترنسمیتر فشار و پارامترهای کنترل فشار در اینورتر
تنظیمات مربوط به کنترل فشار، PID، Sleep و Wake-up در مدلهای مختلف اینورتر یکسان نیست.
بنابراین شماره پارامترهای یک مدل را نباید بدون بررسی دفترچه راهنما روی مدل دیگری اعمال کرد.
در نسخهای از تنظیمات مورد استفاده در این مقاله، پارامترهای زیر برای کنترل فشار و حالت Sleep/Wake-up معرفی شدهاند:
| پارامتر | عنوان | واحد | کاربرد |
|---|---|---|---|
| P0.01 | Main frequency source | — | در نسخه قدیمی مقاله، مقدار 10 برای فعالسازی حالت مربوط به کنترل فشار آب ذکر شده است. عملکرد این مقدار باید با دفترچه مدل اینورتر تطبیق داده شود. |
| P6.30 | Given pressure | MPa | تنظیم فشار هدف یا Set Point |
| P6.31 | Maximum value set by up and down keys | MPa | تعیین حداکثر فشار قابل تنظیم با کلیدهای افزایش و کاهش |
| P6.32 | Minimum value set by up and down keys | MPa | تعیین حداقل فشار قابل تنظیم |
| P6.33 | Alarm upper limit pressure output | MPa | تعیین حد بالای فشار برای عملکرد هشدار |
| P6.34 | Alarm lower limit pressure output | MPa | تعیین حد پایین فشار برای عملکرد هشدار |
| P6.35 | Awakening pressure level | MPa | تعیین سطح فشار مربوط به خروج از حالت Sleep |
| P6.36 | Wake-up pressure level continuous time | s | تعیین مدت زمان برقرار بودن شرایط Wake-up |
| P6.37 | Sleep pressure level | MPa | تعیین سطح فشار مربوط به ورود به حالت Sleep |
| P6.38 | Sleep pressure level continuous time | s | تعیین مدت زمان تداوم شرایط Sleep |
| P6.39 | Sleep frequency | Hz | تعیین فرکانس مرتبط با عملکرد Sleep |
| P6.40 | Sleep frequency continuous time | s | تعیین مدت زمان تداوم شرایط فرکانس Sleep |
| P6.41 | Sleep selection / Pressure percentage selection | — | تعیین شرایط مربوط به منطق Sleep/Wake-up و استفاده از درصد فشار |
⚠️ هشدار مهم درباره پارامترها
شماره پارامترهای جدول بالا مربوط به تنظیمات موجود در نسخه قدیمی این مقاله است و نباید بدون تطبیق با مدل دقیق اینورتر و دفترچه راهنمای آن، بهصورت عمومی برای تمام اینورترها استفاده شود.
نام پارامتر، شماره پارامتر، محدوده تنظیم و عملکرد هر پارامتر ممکن است در مدلهای مختلف متفاوت باشد.
حالت Sleep در اینورتر چیست؟
در سیستمهای آبرسانی، همیشه نیاز نیست پمپ با سرعت بالا کار کند.
برای مثال، ممکن است در یک ساختمان یا سیستم صنعتی در یک بازه زمانی مصرف آب بسیار کم باشد.
اگر فشار سیستم در محدوده مناسب باقی بماند، ادامه کار پمپ ممکن است ضروری نباشد.
در این شرایط، برخی اینورترها قابلیت Sleep دارند.
با فعال شدن شرایط تعیینشده برای Sleep، اینورتر میتواند پس از یک زمان مشخص، موتور را متوقف یا وارد حالت خواب کند.
هدف از این قابلیت، جلوگیری از کارکرد غیرضروری پمپ در شرایطی است که مصرف آب بسیار پایین است.
Wake-up در اینورتر چیست؟
Wake-up عملکردی مکمل Sleep است.
زمانی که پمپ در حالت خواب قرار دارد، اگر مصرف آب افزایش پیدا کند، فشار خط کاهش پیدا میکند.
در صورتی که فشار به محدوده تعریفشده برای Wake-up برسد و سایر شرایط لازم نیز برقرار باشند، اینورتر از حالت Sleep خارج شده و پمپ را دوباره راهاندازی میکند.
در نتیجه، سیستم میتواند بین دو وضعیت مختلف جابهجا شود:
کاهش مصرف → Sleep
و
افزایش مصرف و کاهش فشار → Wake-up
اگر Sleep و Wake-up اشتباه تنظیم شوند چه اتفاقی میافتد؟
تنظیم نامناسب پارامترهای Sleep و Wake-up میتواند باعث مشکلاتی در عملکرد سیستم شود.
برای مثال:
- پمپ مرتب روشن و خاموش شود.
- پمپ دیر از حالت خواب خارج شود.
- پمپ در حالت Sleep باقی بماند.
- فشار آب نوسان داشته باشد.
- سیستم به تغییر مصرف با تأخیر پاسخ دهد.
- موتور بیشتر از حد موردنیاز کار کند.
به همین دلیل، تنظیم این پارامترها باید بر اساس شرایط واقعی سیستم انجام شود.
نکات مهم برای تنظیم فشار آب با اینورتر
محدوده ترنسمیتر را درست انتخاب کنید
محدوده اندازهگیری ترنسمیتر باید متناسب با فشار کاری سیستم باشد.
برای مثال، اگر فشار کاری سیستم در محدوده چند بار قرار دارد، انتخاب یک ترنسمیتر با محدوده بسیار بزرگ ممکن است باعث کاهش تفکیکپذیری اندازهگیری شود.
از طرف دیگر، انتخاب ترنسمیتری که محدوده آن برای فشار سیستم کافی نباشد نیز مناسب نیست.
بنابراین انتخاب ترنسمیتر باید بر اساس شرایط واقعی سیستم انجام شود.
نوع سیگنال ترنسمیتر را بررسی کنید
قبل از اتصال ترنسمیتر به اینورتر باید مشخص شود که خروجی آن چیست.
برای مثال:
4 تا 20 میلیآمپر
یا
0 تا 10 ولت
ورودی آنالوگ اینورتر نیز باید برای دریافت همان نوع سیگنال تنظیم شود.
سیمبندی ترنسمیتر را طبق نقشه انجام دهید
سیمبندی ترنسمیتر باید دقیقاً مطابق نقشه اتصال سازنده انجام شود.
اشتباه در سیمبندی میتواند باعث مواردی مانند:
- نمایش نادرست فشار
- دریافت نشدن سیگنال
- ایجاد خطای ورودی
- عملکرد نادرست PID
شود.
فشار هدف را بر اساس نیاز سیستم تعیین کنید
فشار هدف یا Set Point نباید صرفاً بر اساس یک عدد دلخواه تعیین شود.
فشار موردنیاز باید با توجه به عواملی مانند:
- ارتفاع ساختمان
- نوع مصرف
- فشار موردنیاز تجهیزات
- مشخصات شبکه لولهکشی
- دبی موردنیاز
- مشخصات پمپ
تعیین شود.
چرا فشار آب با اینورتر ثابت نمیماند؟
اگر فشار آب دائماً نوسان دارد، دلایل مختلفی باید بررسی شود.
مهمترین موارد عبارتاند از:
تنظیم نامناسب PID
اگر پارامترهای PID متناسب با رفتار سیستم تنظیم نشده باشند، ممکن است سیستم بیش از حد سریع یا بیش از حد کند واکنش نشان دهد.
انتخاب نامناسب ترنسمیتر
محدوده اندازهگیری ترنسمیتر باید با فشار واقعی سیستم متناسب باشد.
نصب نامناسب ترنسمیتر
محل نصب سنسور باید بهگونهای باشد که فشار واقعی سیستم را بهدرستی اندازهگیری کند.
وجود مشکل در سیگنال آنالوگ
قطع و وصل شدن یا نوسان سیگنال ترنسمیتر میتواند باعث تغییرات نامناسب در عملکرد اینورتر شود.
انتخاب نامناسب پمپ
اگر مشخصات پمپ با نیاز سیستم متناسب نباشد، تنظیم اینورتر بهتنهایی نمیتواند مشکل را برطرف کند.
نشتی در سیستم
وجود نشتی در شبکه لولهکشی نیز میتواند باعث کاهش فشار و کارکرد مداوم پمپ شود.
چرا پمپ مرتب روشن و خاموش میشود؟
روشن و خاموش شدن مکرر پمپ میتواند دلایل مختلفی داشته باشد.
از جمله:
- تنظیم نامناسب Sleep
- تنظیم نامناسب Wake-up
- انتخاب نامناسب Sleep Frequency
- تنظیم نادرست زمان Sleep
- نوسان سیگنال ترنسمیتر
- تنظیم نامناسب PID
- اختلاف فشار نامناسب برای ورود یا خروج از Sleep
- وجود نشتی در سیستم
برای پیدا کردن علت، باید عملکرد واقعی سیستم و پارامترهای اینورتر بهصورت همزمان بررسی شوند.
چرا اینورتر فشار را اشتباه نمایش میدهد؟
اگر مقدار فشار نمایشدادهشده روی اینورتر با فشار واقعی تفاوت دارد، موارد زیر را بررسی کنید:
- نوع ورودی آنالوگ
- تنظیم جریان یا ولتاژ ورودی
- سیمبندی ترنسمیتر
- محدوده اندازهگیری ترنسمیتر
- مقیاسبندی ورودی آنالوگ
- سلامت ترنسمیتر
- تنظیمات مربوط به Feedback
- تنظیمات واحد فشار
برای مثال، اگر ترنسمیتر 0 تا 10 بار باشد اما مقیاس ورودی اینورتر بهدرستی تنظیم نشده باشد، مقدار نمایش دادهشده ممکن است با فشار واقعی مطابقت نداشته باشد.
چرا پمپ از حالت Sleep خارج نمیشود؟
اگر پمپ پس از کاهش فشار دوباره راهاندازی نمیشود، موارد زیر باید بررسی شوند:
- فشار Wake-up
- زمان Wake-up
- سیگنال ترنسمیتر
- ورودی آنالوگ
- سیمبندی سنسور
- وضعیت PID
- فشار واقعی خط
- شرایط تعریفشده برای خروج از Sleep
همچنین باید بررسی شود که آیا اصلاً فشار سیستم به محدوده لازم برای فعال شدن Wake-up رسیده است یا خیر.
آیا هر اینورتری برای کنترل فشار آب مناسب است؟
خیر.
برای استفاده از اینورتر در سیستم کنترل فشار آب باید علاوه بر توان و جریان مناسب، قابلیتهای موردنیاز سیستم نیز بررسی شوند.
از جمله:
- وجود ورودی آنالوگ مناسب
- پشتیبانی از سیگنال ترنسمیتر
- قابلیت PID
- امکان تنظیم Feedback
- قابلیت Sleep و Wake-up در صورت نیاز
- قابلیتهای حفاظتی مناسب
- سازگاری با مشخصات موتور و پمپ
بنابراین هنگام انتخاب اینورتر برای پمپ، فقط به توان نامی آن توجه نکنید.
اگر در مرحله انتخاب اینورتر برای پمپ آب هستید، مقاله «چگونه اینورتر مناسب پمپ آب را انتخاب کنیم؟» را نیز مطالعه کنید. در آن مقاله، انتخاب اینورتر بر اساس توان، جریان، ولتاژ، نوع موتور و شرایط کاری پمپ بررسی میشود.
تفاوت انتخاب اینورتر پمپ با تنظیم کنترل فشار چیست؟
این دو موضوع به یکدیگر مرتبط هستند، اما یکسان نیستند.
در انتخاب اینورتر پمپ باید مشخصات موتور، جریان، توان، ولتاژ، نوع بار و شرایط کاری بررسی شود.
اما در کنترل فشار با اینورتر تمرکز اصلی روی ارتباط میان پمپ، ترنسمیتر، ورودی آنالوگ، PID و تنظیمات فشار است.
به همین دلیل بهتر است این دو موضوع در دو مقاله جداگانه پوشش داده شوند و با لینک داخلی به یکدیگر متصل شوند.
مراحل کلی راهاندازی سیستم کنترل فشار آب با اینورتر
برای راهاندازی یک سیستم کنترل فشار، میتوان مراحل کلی زیر را در نظر گرفت:
مرحله اول: بررسی مشخصات موتور و پمپ
توان، جریان، ولتاژ و سایر مشخصات موتور را بررسی کنید.
مرحله دوم: انتخاب ترنسمیتر مناسب
محدوده فشار موردنیاز و نوع خروجی ترنسمیتر را مشخص کنید.
مرحله سوم: بررسی ورودی آنالوگ اینورتر
مطمئن شوید اینورتر میتواند سیگنال ترنسمیتر را دریافت کند.
مرحله چهارم: سیمبندی
ترنسمیتر و سایر تجهیزات را مطابق نقشه سازنده متصل کنید.
مرحله پنجم: تنظیم ورودی آنالوگ
نوع سیگنال و محدوده آن را مطابق مشخصات ترنسمیتر تنظیم کنید.
مرحله ششم: تنظیم فشار هدف
Set Point سیستم را متناسب با نیاز واقعی تعیین کنید.
مرحله هفتم: تنظیم PID
پارامترهای PID را متناسب با رفتار واقعی سیستم تنظیم کنید.
مرحله هشتم: تنظیم Sleep و Wake-up
در صورت پشتیبانی اینورتر، شرایط ورود به Sleep و خروج از آن را تنظیم کنید.
مرحله نهم: تست سیستم
سیستم را در شرایط مختلف مصرف بررسی کنید.
سیستم کنترل فشار آب را در شرایط واقعی تست کنید
پس از انجام تنظیمات، عملکرد سیستم باید در شرایط مختلف بررسی شود.
برای مثال:
- تمام شیرهای مصرف بسته باشند.
- یک مصرفکننده فعال شود.
- چند مصرفکننده بهصورت همزمان فعال شوند.
- میزان مصرف افزایش پیدا کند.
- میزان مصرف کاهش پیدا کند.
- پمپ وارد Sleep شود.
- فشار کاهش پیدا کند.
- پمپ از Sleep خارج شود.
این تستها کمک میکنند مشخص شود آیا تنظیمات اینورتر، ترنسمیتر و PID با شرایط واقعی سیستم هماهنگ هستند یا خیر.
جمعبندی؛ کنترل فشار آب با اینورتر چگونه انجام میشود؟
کنترل فشار آب با اینورتر معمولاً با استفاده از ترکیب یک پمپ، الکتروموتور، ترنسمیتر فشار و اینورتر دارای قابلیت PID انجام میشود.
ترنسمیتر فشار، فشار خط لوله را اندازهگیری کرده و سیگنال مربوطه را به اینورتر ارسال میکند. اینورتر نیز فشار واقعی را با فشار هدف مقایسه کرده و با تغییر فرکانس خروجی، سرعت موتور پمپ را تنظیم میکند.
هنگام افزایش مصرف آب و کاهش فشار، سرعت پمپ افزایش پیدا میکند و هنگام کاهش مصرف و افزایش فشار، سرعت موتور کاهش مییابد.
در مدلهایی که از قابلیت Sleep و Wake-up پشتیبانی میکنند، میتوان پمپ را در شرایط کممصرف به حالت خواب برد و هنگام کاهش دوباره فشار، آن را راهاندازی کرد.
بااینحال، عملکرد صحیح این سیستم به عوامل مختلفی مانند انتخاب مناسب اینورتر و پمپ، انتخاب صحیح ترنسمیتر، سیمبندی مناسب، تنظیم ورودی آنالوگ، تنظیم PID و تنظیم صحیح Sleep و Wake-up بستگی دارد.
همچنین شماره و عملکرد پارامترها در مدلهای مختلف اینورتر یکسان نیست؛ بنابراین پیش از اعمال هر تنظیمی باید دفترچه راهنمای مدل دقیق اینورتر بررسی شود.
مشاوره انتخاب و تنظیم اینورتر برای کنترل فشار آب
اگر برای انتخاب اینورتر مناسب پمپ، کنترل فشار آب، اتصال ترنسمیتر فشار، تنظیم PID یا راهاندازی سیستم Sleep و Wake-up نیاز به راهنمایی دارید، کارشناسان فنی شمیم صنعت میتوانند بر اساس مشخصات موتور، پمپ و شرایط کاری سیستم، شما را در انتخاب تجهیزات مناسب راهنمایی کنند.
برای انتخاب صحیح اینورتر، بهتر است اطلاعاتی مانند توان و جریان موتور، ولتاژ، نوع پمپ، فشار موردنیاز، دبی و مشخصات ترنسمیتر در اختیار کارشناس فنی قرار گیرد.
📞 برای مشاوره فنی و انتخاب اینورتر مناسب:
مشخصات موتور یا پمپ خود را برای کارشناسان شمیم صنعت ارسال کنید تا گزینه مناسب برای سیستم کنترل فشار شما بررسی شود.
فروشگاه ساز سپهر
نظرات
