تنظیمات سه سیمه در اینورترهای سری 200و300

1403/01/27  گروه تحریریه شمیم صنعت
برای تغییر نوع چرخش موتور از طریق ترمینال در اینورتر ها از تنظیمات سه سیمه استفاده میکنیم برای اجرای این تنظیمات در اینورتر های نئو سری200و 300 از پارامتر های داده شده در مقاله زیر استفاده میکنم.

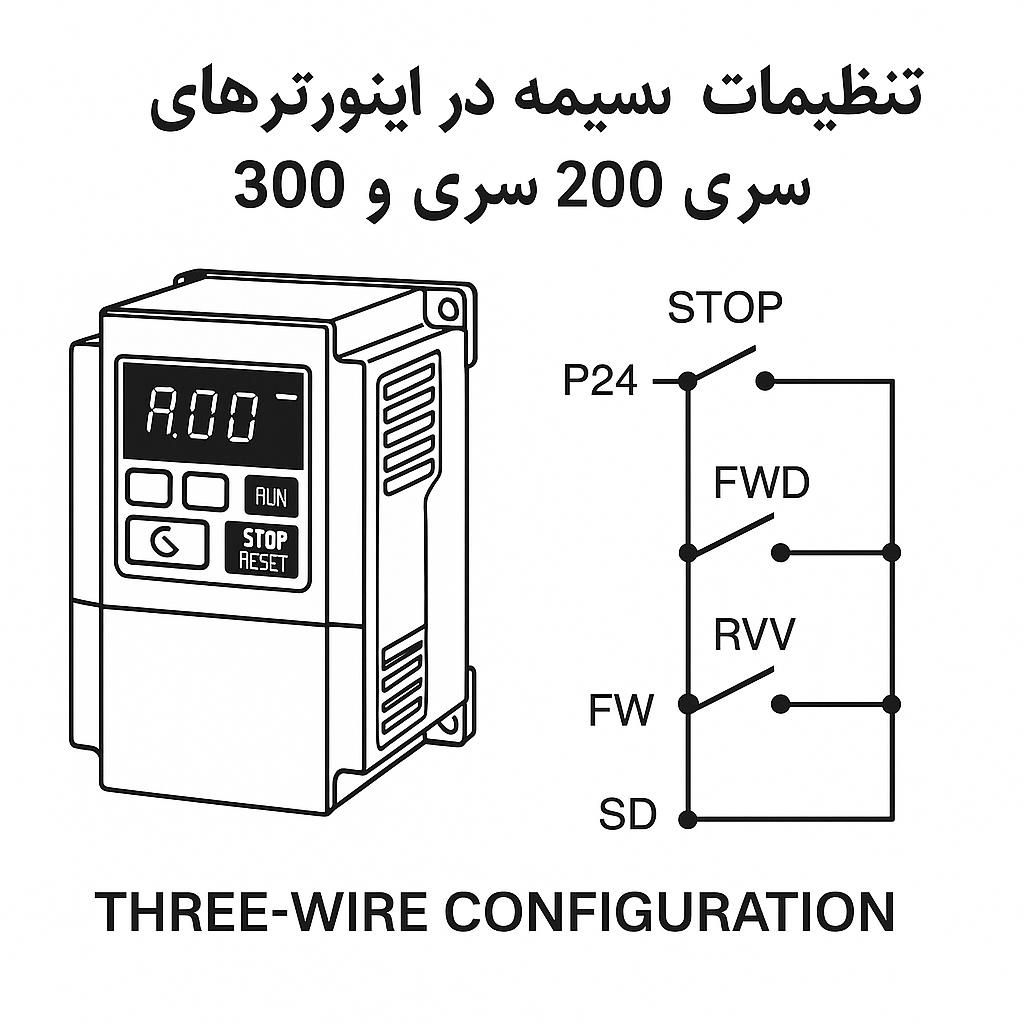

حالت سه سیمه در اینورتربا 3 گام
فعال کردن حالت سه سیمه در اینورتربا 3 مرحله صورت میگیرد که در زیر  مراحل ان را توضیح می دهیم :

با این پارامتر مشخص میشود که فرمان دهی به اینور از چه طریقی باشد P0.03
انتخاب  یکی از تریمال های X به عنوان STOP P4.01
مشخص کردن این که FWD/REV در چه حالتی اجرا شوند P4.08








1.ابتدای کار باید مشخص کنیم که اینورتر از چه روشی فرمان در یافت کند پس با استفاده ازپارامتر P3.03 حالت کار اینورتر را مشخص میکنیم .که برای استفاده از اینورتر در حالت سه سیمه باید حالت کنترل توسط تریمنال را انتخاب کنیم
کنترل توسط ترمینال 1 P0.03



  1. در مرحله دوم  نوبت معرفی یکی از X  ها به عنوان STOP  در حالت سه سیمه است برای این کار کافی است که سراغ تنظیمات یکی از X ها در گروه P4 برویم و پارمتر مخصوص حالت 3 سیمه را انتخاب کنیم
فعال کردن استوپ برای x1 9 P4.00




  1. درپارامتر P4.08 ، 4 حالت وجود دارد که 2 حالت برای 2 سیمه و 2 حالت برای 3 سیمه می باشد در این قسمت ما فقط با دو حالت 3 سیمه نوع 1 و نوع 2  کار داریم  و با توجه به نوع  سیم بندی  حالت مورد نظر را انتخاب میکنیم در زیر به اختصار نحوه سیم بندی هر حالت را مشاهده میکنیم .
حالت کنترل سه سیمه نوع 1 2 P4.08
حالت کنترل سه سیمه نوع 2 3
