چوک چیست؟ کاربرد چوک ورودی و خروجی اینورتر و تفاوت آن‌ها

چوک (Choke) یا راکتور (Reactor) یکی از تجهیزات القایی پرکاربرد در برق صنعتی است که برای کنترل برخی تغییرات جریان، ایجاد امپدانس در مدار و کاهش بعضی تنش‌های الکتریکی استفاده می‌شود. چوک‌ها در بخش‌های مختلف سیستم‌های قدرت، منابع تغذیه و مدارهای کنترل موتور کاربرد دارند.

اما چوک دقیقاً چیست و چگونه کار می‌کند؟ تفاوت چوک ورودی و خروجی چیست؟ آیا برای هر اینورتر به چوک نیاز داریم و هنگام خرید باید چه مشخصاتی را بررسی کنیم؟

در این راهنما از شمیم صنعت، با عملکرد چوک، انواع آن، تفاوت چوک ورودی و خروجی، کاربردهای صنعتی و معیارهای انتخاب چوک مناسب آشنا می‌شوید.

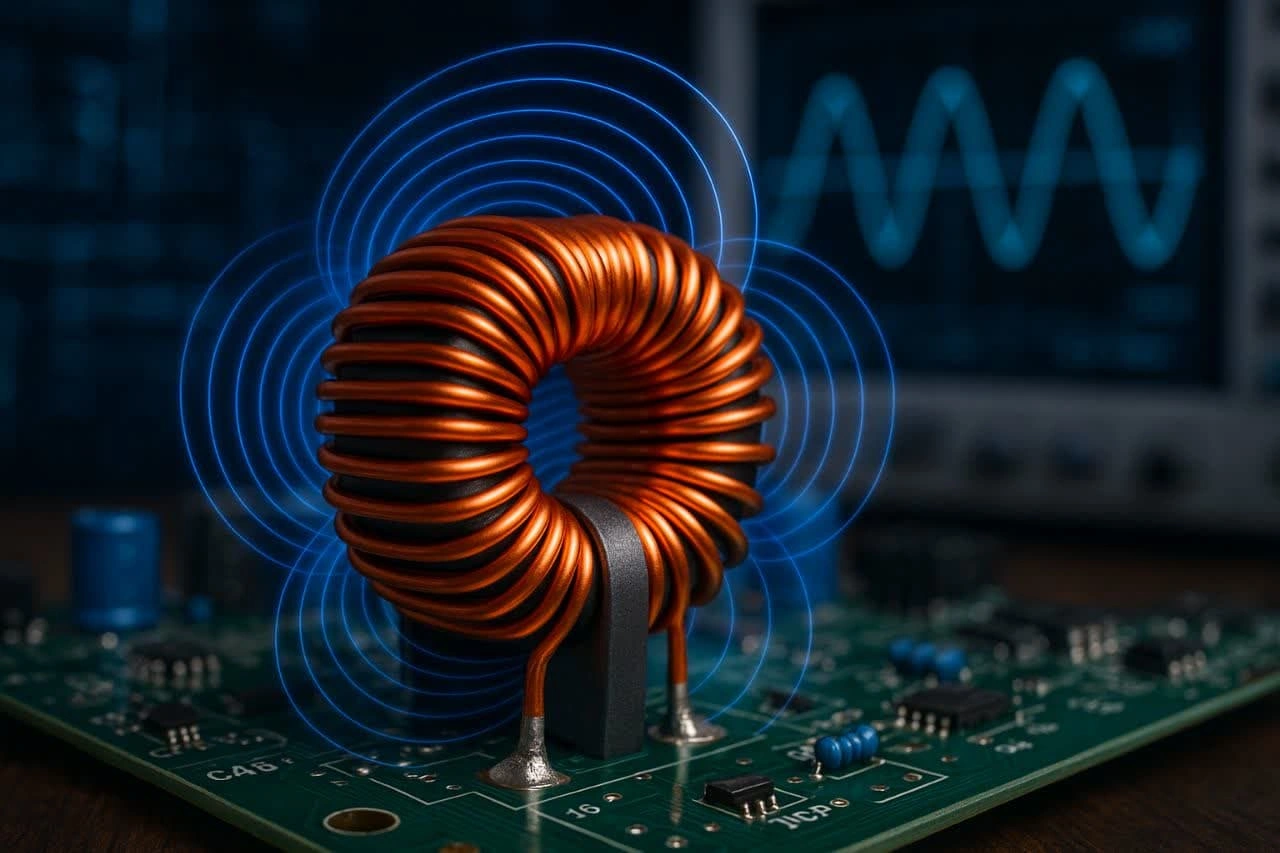

چوک چیست؟

چوک یا Choke نوعی سلف (Inductor) است که معمولاً از سیم‌پیچ و هسته مغناطیسی تشکیل می‌شود. این تجهیز با ایجاد اندوکتانس، در برابر تغییرات جریان واکنش نشان می‌دهد و بر رفتار جریان در مدار اثر می‌گذارد.

عملکرد چوک به این ویژگی الکتریکی مربوط است که سلف در برابر تغییر جریان، ولتاژی القا می‌کند که با آن تغییر مخالفت می‌کند. میزان این اثر به مقدار اندوکتانس، فرکانس، جریان عبوری و شرایط مدار بستگی دارد.

چوک‌ها در کاربردهای مختلفی از جمله موارد زیر استفاده می‌شوند:

• محدود کردن برخی تغییرات سریع جریان
• کاهش ریپل جریان در مدارهای مشخص
• کاهش بخشی از اغتشاشات الکتریکی
• کمک به کاهش تنش‌های الکتریکی در شرایط معین
• استفاده در مدارهای قدرت و سیستم‌های کنترل موتور

نکته مهم این است که عملکرد همه چوک‌ها یکسان نیست. برای مثال، چوک ورودی برق و چوک خروجی اینورتر ممکن است از نظر هدف طراحی، مشخصات فنی و محل نصب با یکدیگر تفاوت داشته باشند.

چوک چگونه کار می‌کند؟

هنگامی که جریان از سیم‌پیچ چوک عبور می‌کند، میدان مغناطیسی ایجاد می‌شود. تغییر جریان باعث تغییر میدان مغناطیسی و ایجاد ولتاژ القایی در سیم‌پیچ می‌شود. این ولتاژ در برابر تغییر جریان عمل می‌کند.

در نتیجه، چوک می‌تواند با توجه به طراحی و شرایط مدار، برخی تغییرات جریان را محدود کند یا بر مؤلفه‌های ناخواسته جریان و ولتاژ اثر بگذارد.

میزان تأثیر چوک به عوامل مختلفی وابسته است، از جمله:

• مقدار اندوکتانس
• جریان نامی و جریان واقعی مدار
• ولتاژ و فرکانس کاری
• نوع چوک و ساختار هسته
• محل نصب در مدار
• مشخصات تجهیزاتی که به آن متصل هستند

به همین دلیل، انتخاب چوک صرفاً بر اساس ظاهر، نام محصول یا توان موتور کافی نیست و باید شرایط واقعی سیستم بررسی شود.

انواع چوک چیست؟

چوک‌ها را می‌توان بر اساس محل نصب و نوع کاربرد به چند گروه تقسیم کرد. چهار نوع رایج عبارت‌اند از چوک ورودی، چوک خروجی، چوک AC و چوک DC.

1. چوک ورودی (Input Choke یا Line Reactor)

چوک ورودی در مسیر تغذیه برق و پیش از تجهیزی مانند اینورتر نصب می‌شود. این تجهیز با ایجاد امپدانس می‌تواند به محدود کردن برخی جریان‌های گذرا و کاهش بخشی از اغتشاشات جریان ورودی کمک کند.

چوک ورودی در شرایطی مانند وجود اعوجاج جریان، شبکه نسبتاً ضعیف یا نیاز به کاهش اثر برخی گذراهای الکتریکی قابل بررسی است. انتخاب آن باید بر اساس مشخصات شبکه، اینورتر و توصیه‌های سازنده انجام شود.

2. چوک خروجی (Output Choke یا Load Reactor)

چوک خروجی در مسیر خروجی اینورتر و بین اینورتر و موتور قرار می‌گیرد. این تجهیز می‌تواند در برخی کاربردها نرخ تغییرات جریان و ولتاژ را تحت تأثیر قرار دهد و به کاهش بعضی تنش‌های ناشی از خروجی اینورتر کمک کند.

استفاده از چوک خروجی به عواملی مانند طول کابل موتور، مشخصات اینورتر، نوع موتور و شرایط کاری بستگی دارد. در برخی سیستم‌ها، چوک معمولی کافی نیست و باید استفاده از فیلتر تخصصی بررسی شود.

3. چوک AC

چوک AC برای استفاده در مدارهای جریان متناوب طراحی می‌شود. این نوع چوک می‌تواند در ورودی یا خروجی تجهیزات قدرت و در کاربردهای مختلف صنعتی استفاده شود.

مشخصات چوک AC باید با ولتاژ، فرکانس، جریان و نوع کاربرد سازگار باشد.

4. چوک DC

چوک DC در مدارهای جریان مستقیم استفاده می‌شود. از کاربردهای آن می‌توان به کاهش ریپل جریان و کنترل برخی تغییرات جریان در مدارهای مشخص اشاره کرد.

چوک DC باید با جریان، ولتاژ، ریپل مورد انتظار و شرایط کاری مدار هماهنگ باشد.

نکته: چوک ورودی و خروجی بر اساس محل نصب و کاربرد تعریف می‌شوند، در حالی که AC و DC به نوع مدار مربوط‌اند. بنابراین این دسته‌بندی‌ها لزوماً مستقل از یکدیگر نیستند.

چوک ورودی اینورتر چیست و چه کاربردی دارد؟

چوک ورودی اینورتر که با نام Input Choke یا Line Reactor شناخته می‌شود، در مسیر برق ورودی اینورتر نصب می‌شود.

اینورترها برای کنترل سرعت و گشتاور موتور، برق ورودی را به شکل موردنیاز در خروجی تبدیل می‌کنند. این فرایند می‌تواند بر جریان گرفته‌شده از شبکه اثر بگذارد. در بعضی شرایط، استفاده از چوک ورودی به کنترل بخشی از این اثرات کمک می‌کند.

مزایای احتمالی چوک ورودی

بسته به طراحی سیستم و شرایط شبکه، چوک ورودی می‌تواند به موارد زیر کمک کند:

• محدود کردن برخی جریان‌های گذرا
• کاهش بخشی از اعوجاج جریان در شرایط مناسب
• کاهش اثر برخی اغتشاشات ورودی
• کاهش تنش واردشده به بخش ورودی تجهیزات
• بهبود شرایط عملکرد در برخی شبکه‌های صنعتی

با این حال، چوک ورودی جایگزین تمام تجهیزات اصلاح کیفیت توان نیست. برای مثال، اگر هدف اصلاح ضریب توان یا کاهش هارمونیک‌ها تا یک حد مشخص باشد، ممکن است به بررسی و طراحی تجهیزات تخصصی‌تری نیاز باشد.

چوک خروجی اینورتر چیست و چه زمانی استفاده می‌شود؟

چوک خروجی اینورتر در مسیر بین خروجی اینورتر و موتور نصب می‌شود. خروجی اینورتر معمولاً شامل پالس‌های سریع ولتاژ است و شرایط کابل و موتور می‌تواند بر تنش‌های الکتریکی واردشده به تجهیزات اثر بگذارد.

در برخی کاربردها، چوک خروجی می‌تواند به کاهش نرخ تغییرات جریان و محدود کردن بعضی تنش‌های خروجی کمک کند.

کاربردهای چوک خروجی

چوک خروجی ممکن است در شرایط زیر مورد بررسی قرار گیرد:

• وجود کابل نسبتاً طولانی بین اینورتر و موتور
• نیاز به کاهش برخی تنش‌های الکتریکی خروجی
• شرایطی که مشخصات موتور یا اینورتر استفاده از راکتور خروجی را توجیه می‌کند
• نیاز به بررسی اثرات خروجی اینورتر بر موتور و کابل

آیا چوک خروجی همیشه کافی است؟

خیر. چوک خروجی معمولی با فیلتر (dv/dt) یا فیلتر سینوسی یکسان نیست.

• چوک خروجی: برای ایجاد اندوکتانس و اثرگذاری بر شرایط جریان و ولتاژ خروجی استفاده می‌شود.
• فیلتر (dv/dt): برای کاهش نرخ تغییر ولتاژ و محدود کردن برخی تنش‌های ناشی از پالس‌های سریع خروجی طراحی می‌شود.
• فیلتر سینوسی: شکل موج خروجی اینورتر را به موجی نزدیک‌تر به سینوسی تبدیل می‌کند.

انتخاب بین این تجهیزات باید با توجه به طول کابل، نوع موتور، مشخصات اینورتر، فرکانس کلیدزنی و محدودیت‌های اعلام‌شده توسط سازنده انجام شود.

تفاوت چوک ورودی و خروجی اینورتر چیست؟

مهم‌ترین تفاوت چوک ورودی و خروجی، محل نصب و هدف استفاده از آن‌هاست.

بنابراین، اگر مسئله مربوط به شرایط شبکه و ورودی اینورتر باشد، چوک ورودی باید بررسی شود. اگر مسئله به کابل موتور و شرایط خروجی اینورتر مربوط باشد، چوک خروجی یا فیلتر مناسب می‌تواند گزینه بررسی باشد.

هیچ‌کدام از این دو نوع چوک به‌طور مطلق بهتر از دیگری نیست؛ انتخاب درست به مشکل واقعی سیستم بستگی دارد.

کاربرد چوک در برق صنعتی چیست؟

چوک در مدارهای مختلف برق صنعتی و تجهیزات قدرت استفاده می‌شود. کاربرد دقیق آن به نوع مدار و طراحی تجهیز بستگی دارد.

کنترل تغییرات جریان

اندوکتانس چوک می‌تواند در مدارهای مشخص، تغییرات سریع جریان را محدود کند.

کاهش ریپل جریان

در برخی منابع تغذیه و مدارهای DC، چوک برای کاهش ریپل جریان مورد استفاده قرار می‌گیرد.

کاهش برخی اغتشاشات الکتریکی

چوک می‌تواند بر بعضی مؤلفه‌های جریان و اغتشاشات مدار اثر بگذارد؛ اما میزان کاهش به طراحی چوک و نوع اغتشاش وابسته است.

استفاده در سیستم‌های کنترل موتور

در کنار اینورترها، چوک ورودی یا خروجی ممکن است با هدف کنترل شرایط الکتریکی و کاهش برخی تنش‌ها استفاده شود.

استفاده در منابع تغذیه و تجهیزات قدرت

در مدارهای قدرت، چوک‌ها می‌توانند برای ایجاد اندوکتانس موردنیاز، کنترل ریپل و دستیابی به رفتار الکتریکی مشخص به کار روند.

آیا چوک باعث کاهش مصرف برق می‌شود؟

چوک به‌طور مستقیم یک تجهیز صرفه‌جویی انرژی محسوب نمی‌شود.

وظیفه اصلی چوک، ایجاد اندوکتانس و اثرگذاری بر رفتار جریان و برخی شرایط الکتریکی مدار است. بنابراین نباید انتظار داشت نصب چوک به‌تنهایی مصرف برق موتور یا دستگاه را به شکل قابل‌توجهی کاهش دهد.

اگر هدف کاهش مصرف انرژی است، باید عواملی مانند موارد زیر بررسی شوند:

• راندمان موتور
• نوع بار و میزان بارگیری
• سرعت کاری موتور
• روش کنترل سرعت
• ساعات کارکرد دستگاه
• شرایط فرایند و بهره‌برداری

انتخاب درست چوک می‌تواند به مدیریت برخی تنش‌های الکتریکی و حفاظت از تجهیزات کمک کند، اما نباید آن را جایگزین راهکارهای واقعی بهینه‌سازی انرژی دانست.

آیا برای هر اینورتر به چوک نیاز داریم؟

خیر. نصب چوک برای تمام اینورترها الزامی نیست و تصمیم‌گیری باید بر اساس شرایط واقعی سیستم انجام شود.

برای تشخیص نیاز به چوک، موارد زیر اهمیت دارند:

• کیفیت و مشخصات شبکه برق
• جریان و ولتاژ کاری
• مدل و مشخصات اینورتر
• نوع و مشخصات موتور
• طول کابل بین اینورتر و موتور
• شرایط نصب و محیط کاری
• توصیه‌های دفترچه فنی سازنده

در بعضی کاربردها، نصب چوک ورودی یا خروجی می‌تواند مفید باشد؛ اما در برخی سیستم‌ها ممکن است نیازی به آن وجود نداشته باشد یا تجهیز دیگری مناسب‌تر باشد.

پیش از خرید، بهتر است ابتدا مشخص شود که مشکل سیستم چیست و چه تجهیزی برای رفع آن مناسب است.

تفاوت چوک و راکتور چیست؟

در بسیاری از کاربردهای برق صنعتی، اصطلاح‌های چوک و راکتور برای تجهیزات القایی مشابه یا هم‌خانواده استفاده می‌شوند. با این حال، کاربرد دقیق این واژه‌ها ممکن است بر اساس سازنده و نوع تجهیز متفاوت باشد.

هر دو می‌توانند برای ایجاد راکتانس القایی و اثرگذاری بر رفتار جریان در مدار استفاده شوند. بنابراین هنگام خرید، بهتر است به جای اتکا به نام چوک یا راکتور، مشخصات فنی، محل نصب، جریان نامی، ولتاژ کاری و هدف استفاده را بررسی کنید.

تفاوت چوک و فیلتر چیست؟

چوک یک عنصر القایی است، در حالی که فیلتر معمولاً برای دستیابی به عملکرد مشخص، از یک یا چند عنصر مانند سلف و خازن تشکیل می‌شود.

چوک می‌تواند بر برخی مؤلفه‌های جریان و ولتاژ اثر بگذارد؛ اما فیلتر تخصصی بر اساس هدف مشخصی طراحی می‌شود. برای مثال، فیلتر سینوسی و فیلتر (dv/dt) عملکرد یکسانی ندارند و جایگزین مستقیم هر نوع چوک محسوب نمی‌شوند.

در سیستم‌های کنترل موتور، انتخاب بین چوک خروجی، فیلتر (dv/dt) و فیلتر سینوسی باید بر اساس مشخصات اینورتر، نوع موتور، طول کابل و الزامات فنی سیستم انجام شود.

هنگام انتخاب چوک به چه نکاتی توجه کنیم؟

برای انتخاب چوک مناسب، باید مشخصات فنی تجهیز و شرایط واقعی مدار بررسی شود.

1. جریان نامی

جریان نامی چوک باید با جریان موردنیاز مدار و شرایط کاری سازگار باشد. انتخاب بر اساس توان موتور به‌تنهایی کافی نیست.

2. ولتاژ کاری

ولتاژ نامی و سطح عایقی چوک باید متناسب با محل استفاده و مشخصات سیستم باشد.

3. فرکانس کاری

فرکانس بر رفتار القایی و عملکرد چوک تأثیر می‌گذارد؛ بنابراین باید با کاربرد موردنظر سازگار باشد.

4. مقدار اندوکتانس یا درصد راکتانس

بسته به کاربرد، مقدار اندوکتانس یا درصد راکتانس موردنیاز باید مشخص شود. انتخاب این مقدار به هدف استفاده و طراحی سیستم بستگی دارد.

5. محل نصب و نوع کاربرد

باید مشخص شود که چوک برای ورودی اینورتر، خروجی اینورتر، مدار AC، مدار DC یا کاربرد دیگری استفاده می‌شود.

6. نوع موتور و مشخصات اینورتر

در کاربردهای خروجی، مشخصات موتور و اینورتر اهمیت زیادی دارند. باید محدودیت‌ها و توصیه‌های سازنده بررسی شوند.

7. طول کابل

در سیستم‌های اینورتر و موتور، طول کابل می‌تواند بر شرایط ولتاژ و تنش‌های الکتریکی اثر بگذارد. بر اساس شرایط واقعی ممکن است چوک یا فیلتر مناسب نیاز باشد.

8. شرایط محیطی و نصب

دمای محیط، تهویه، فضای نصب و شرایط کاری می‌توانند بر انتخاب و عملکرد چوک اثر بگذارند.

انتخاب چوک مناسب باید بر اساس مجموعه‌ای از مشخصات انجام شود، نه صرفاً توان موتور یا قیمت محصول.

برای انتخاب چوک مناسب چه اطلاعاتی لازم است؟

اگر برای انتخاب چوک مطمئن نیستید، بهتر است اطلاعات زیر را آماده کنید:

• مدل اینورتر یا تجهیز متصل به چوک
• توان موتور یا مصرف‌کننده
• جریان نامی
• ولتاژ و فرکانس کاری
• نوع کاربرد
• طول کابل بین اینورتر و موتور
• شرایط شبکه برق
• هدف از نصب چوک
• شرایط محیطی و محل نصب

با داشتن این اطلاعات، کارشناس فنی می‌تواند نیاز به چوک را بررسی کند و در صورت لزوم، نوع مناسب یا نیاز به فیلتر تخصصی را مشخص کند.

مشاوره انتخاب و خرید چوک صنعتی از شمیم صنعت

انتخاب چوک مناسب فقط به توان موتور وابسته نیست. دو سیستم با توان مشابه ممکن است به دلیل تفاوت در جریان، طول کابل، مشخصات اینورتر و شرایط شبکه به تجهیزات متفاوتی نیاز داشته باشند.

در شمیم صنعت می‌توانید برای بررسی نیاز فنی سیستم خود و انتخاب تجهیزات مناسب، مشاوره دریافت کنید.

برای شروع بررسی، این اطلاعات را آماده کنید:

مدل اینورتر یا تجهیز + توان + جریان + ولتاژ + نوع کاربرد + طول کابل

کارشناسان شمیم صنعت می‌توانند بر اساس اطلاعات ارائه‌شده، شما را برای بررسی چوک ورودی، چوک خروجی یا فیلتر مناسب راهنمایی کنند.

برای تماس با کارشناسان شمیم صنعت، مشخصات سیستم خود را ارسال کنید تا پیش از خرید، گزینه مناسب‌تری را بررسی کنید.

سوالات متداول درباره چوک

چوک چیست؟

چوک نوعی سلف یا تجهیز القایی است که با ایجاد اندوکتانس، بر تغییرات جریان و رفتار الکتریکی مدار اثر می‌گذارد. از آن در مدارهای قدرت، منابع تغذیه و سیستم‌های کنترل موتور استفاده می‌شود.

تفاوت چوک ورودی و خروجی اینورتر چیست؟

چوک ورودی بین شبکه برق و اینورتر نصب می‌شود و بر شرایط جریان ورودی اثر می‌گذارد. چوک خروجی بین اینورتر و موتور قرار می‌گیرد و برای کنترل برخی شرایط الکتریکی خروجی استفاده می‌شود.

آیا برای هر اینورتر باید چوک نصب کرد؟

خیر. نیاز به چوک به مشخصات شبکه، اینورتر، موتور، جریان، طول کابل و شرایط کاری بستگی دارد. پیش از نصب باید توصیه‌های سازنده و شرایط سیستم بررسی شوند.

آیا چوک مصرف برق را کاهش می‌دهد؟

چوک به‌طور مستقیم تجهیز کاهش مصرف انرژی نیست. عملکرد اصلی آن ایجاد اندوکتانس و اثرگذاری بر برخی شرایط الکتریکی مدار است.

آیا چوک خروجی برای کابل بلند ضروری است؟

نه لزوماً. کابل بلند می‌تواند بر شرایط خروجی اینورتر و تنش‌های واردشده به موتور اثر بگذارد، اما نیاز به چوک یا فیلتر به مشخصات اینورتر، موتور، کابل و توصیه‌های سازنده بستگی دارد.

تفاوت چوک خروجی با فیلتر سینوسی چیست؟

چوک خروجی یک عنصر القایی است که بر رفتار جریان و ولتاژ خروجی اثر می‌گذارد. فیلتر سینوسی برای تبدیل شکل موج خروجی به موجی نزدیک‌تر به سینوسی طراحی شده است؛ بنابراین این دو تجهیز عملکرد یکسانی ندارند.

برای خرید چوک چه اطلاعاتی لازم است؟

مدل اینورتر، توان و جریان موتور، ولتاژ، فرکانس، نوع کاربرد و طول کابل از اطلاعات مهم هستند. در صورت وجود مشکل مشخص در شبکه یا خروجی، شرح آن نیز به انتخاب تجهیز مناسب کمک می‌کند.

چگونه برای انتخاب چوک از شمیم صنعت مشاوره بگیریم؟

از طریق صفحه تماس با شمیم صنعت می‌توانید برای بررسی مشخصات سیستم و راهنمایی در انتخاب چوک مناسب اقدام کنید.
