مقدمه

با پیشرفت صنایع و افزایش نیاز به کنترل دقیق و هوشمند ماشین‌آلات، سیستم‌های کنترل سنتی به تدریج جای خود را به تجهیزات پیشرفته‌تر مانند PLC دادند. امروزه در بسیاری از کارخانه‌ها، خطوط تولید و دستگاه‌های صنعتی، PLC نقش اصلی را در کنترل فرآیندها و اجرای فرمان‌های اتوماتیک بر عهده دارد.

PLC با دریافت اطلاعات از سنسورها، پردازش داده‌ها و ارسال فرمان به تجهیزات مختلف، باعث افزایش سرعت، دقت و قابلیت اطمینان سیستم‌های صنعتی می‌شود.

در این مقاله با مفهوم PLC، نحوه عملکرد، اجزا، کاربردها و اهمیت آن در اتوماسیون صنعتی آشنا می‌شویم.

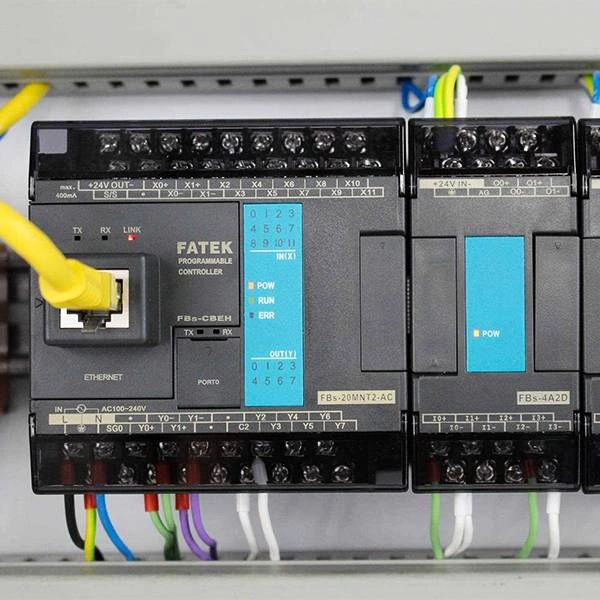

PLC چیست؟

PLC مخفف عبارت Programmable Logic Controller به معنی کنترل‌کننده منطقی قابل برنامه‌ریزی است.

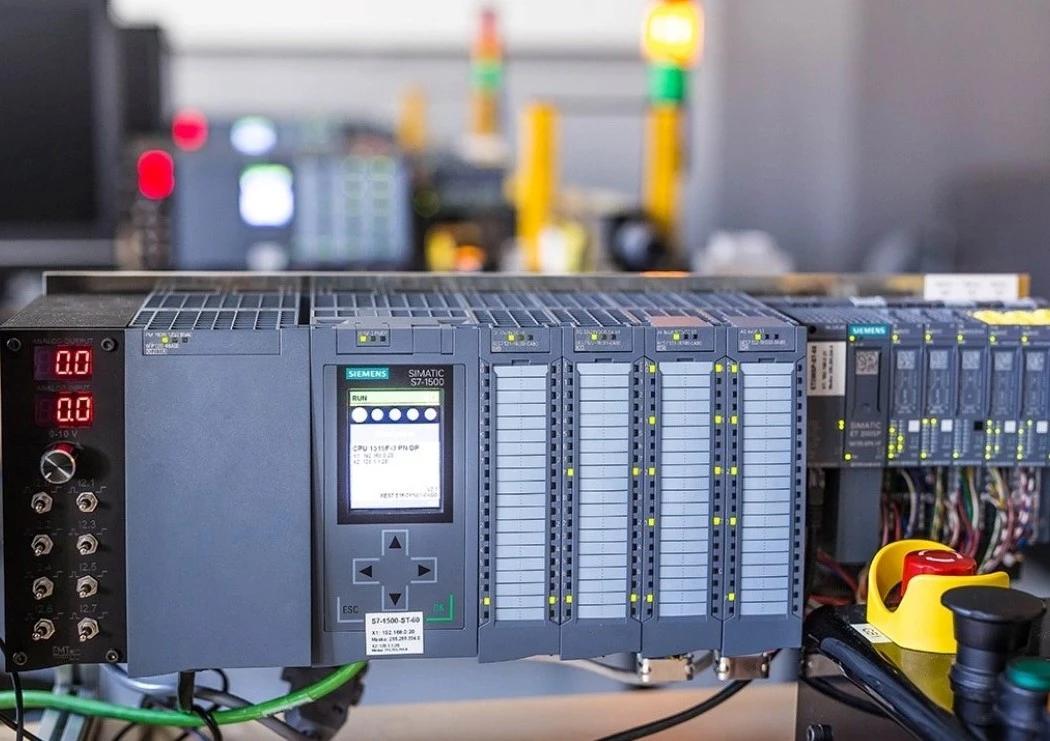

PLC یک کامپیوتر صنعتی کوچک و قدرتمند است که برای کنترل و اتوماسیون ماشین‌آلات و فرآیندهای صنعتی طراحی شده است.

برخلاف کامپیوترهای معمولی، PLC برای کار در محیط‌های صنعتی ساخته شده و می‌تواند در شرایطی مانند نویز الکتریکی، تغییرات دما و کارکرد طولانی‌مدت عملکرد قابل اعتمادی داشته باشد.

به زبان ساده، PLC مانند مغز یک دستگاه صنعتی عمل می‌کند؛ اطلاعات را از ورودی‌ها دریافت می‌کند، آن‌ها را طبق برنامه پردازش می‌کند و سپس فرمان لازم را به خروجی‌ها ارسال می‌کند.

PLC چگونه کار می‌کند؟

عملکرد PLC معمولاً در یک چرخه تکرار شونده انجام می‌شود که به آن Scan Cycle گفته می‌شود.

این فرآیند شامل سه مرحله اصلی است:

1. دریافت اطلاعات از ورودی‌ها

PLC اطلاعات را از تجهیزات ورودی مانند:

• سنسورها
• کلیدها
• شستی‌ها
• انکودرها
• تجهیزات اندازه‌گیری

دریافت می‌کند.

2. پردازش برنامه

پردازنده PLC اطلاعات دریافتی را بررسی کرده و طبق برنامه‌ای که توسط مهندس کنترل نوشته شده است، تصمیم‌گیری می‌کند.

3. ارسال فرمان به خروجی‌ها

پس از پردازش، PLC فرمان لازم را به تجهیزات خروجی مانند:

• موتورهای الکتریکی
• شیرهای برقی
• رله‌ها
• اینورترها
• سیستم‌های هیدرولیک و پنوماتیک

ارسال می‌کند.

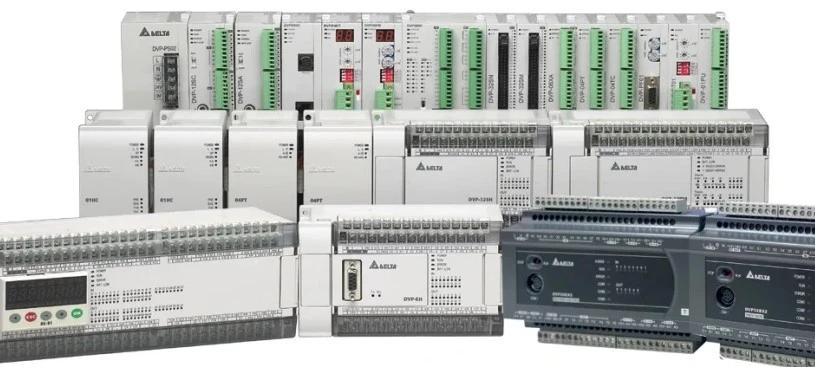

اجزای اصلی PLC

یک سیستم PLC از بخش‌های مختلفی تشکیل شده است:

CPU (واحد پردازش مرکزی)

CPU مهم‌ترین بخش PLC است و وظیفه اجرای برنامه، پردازش اطلاعات و کنترل عملیات را بر عهده دارد.

ماژول ورودی (Input Module)

این بخش اطلاعات را از سنسورها و تجهیزات ورودی دریافت کرده و به PLC منتقل می‌کند.

ماژول خروجی (Output Module)

فرمان‌های پردازش‌شده PLC را به تجهیزات مختلف ارسال می‌کند.

منبع تغذیه (Power Supply)

وظیفه تأمین انرژی مورد نیاز PLC را بر عهده دارد.

ماژول‌های ارتباطی

برای ارتباط PLC با تجهیزات دیگر مانند HMI، اینورترها و شبکه‌های صنعتی استفاده می‌شوند.

زبان‌های برنامه‌نویسی PLC

برای برنامه‌نویسی PLC از زبان‌های مختلفی استفاده می‌شود. مهم‌ترین آن‌ها عبارت‌اند از:

Ladder Diagram (LAD)

یکی از رایج‌ترین زبان‌های برنامه‌نویسی PLC است که ساختاری شبیه مدارهای فرمان الکتریکی دارد و برای تکنسین‌های برق بسیار قابل فهم است.

Function Block Diagram (FBD)

در این روش برنامه به صورت بلوک‌های عملکردی طراحی می‌شود.

Structured Text (ST)

یک زبان متنی مشابه زبان‌های برنامه‌نویسی کامپیوتری است که برای پروژه‌های پیچیده‌تر استفاده می‌شود.

مزایای استفاده از PLC در صنعت

افزایش سرعت و دقت کنترل

PLC می‌تواند فرآیندهای صنعتی را با سرعت و دقت بسیار بالا کنترل کند.

کاهش خطای انسانی

با اتوماتیک شدن فرآیندها، وابستگی به کنترل دستی کاهش پیدا می‌کند.

انعطاف‌پذیری بالا

برنامه PLC در هر زمان قابل تغییر است و می‌توان سیستم را بدون تغییرات گسترده سخت‌افزاری به‌روزرسانی کرد.

افزایش قابلیت اطمینان

PLCها برای کار مداوم در محیط‌های صنعتی طراحی شده‌اند و پایداری بالایی دارند.

کاهش هزینه‌های نگهداری

کنترل هوشمند باعث کاهش خرابی تجهیزات و ساده‌تر شدن عیب‌یابی سیستم می‌شود.

کاربردهای PLC در صنایع مختلف

PLC تقریباً در اکثر صنایع مدرن استفاده می‌شود، از جمله:

صنعت ماشین‌سازی

• دستگاه‌های CNC
• دستگاه‌های بسته‌بندی
• ماشین‌آلات تولیدی
• خطوط مونتاژ

صنایع غذایی

• دستگاه‌های پرکن
• خطوط بسته‌بندی
• سیستم‌های کنترل فرآیند تولید

صنایع نفت، گاز و پتروشیمی

• کنترل فرآیندها
• سیستم‌های مانیتورینگ
• تجهیزات اتوماسیون

صنایع آب و فاضلاب

• کنترل پمپ‌ها
• تصفیه‌خانه‌ها
• سیستم‌های انتقال آب

صنایع خودرو

• خطوط تولید خودرو
• سیستم‌های تست
• ربات‌های صنعتی

•

تفاوت PLC با سیستم‌های کنترل سنتی

در سیستم‌های قدیمی، کنترل ماشین‌آلات معمولاً با تعداد زیادی رله و تجهیزات الکتریکی انجام می‌شد که تغییر و تعمیر آن‌ها زمان‌بر بود.

اما PLC باعث شده است که:

• حجم تابلوهای کنترل کاهش پیدا کند
• تغییر برنامه سریع‌تر انجام شود
• عیب‌یابی ساده‌تر شود
• سیستم‌ها هوشمندتر شوند

ارتباط PLC با اینورتر در اتوماسیون صنعتی

در بسیاری از پروژه‌های صنعتی، PLC و اینورتر در کنار یکدیگر استفاده می‌شوند.

PLC وظیفه تصمیم‌گیری و کنترل فرآیند را بر عهده دارد و اینورتر برای کنترل سرعت و عملکرد موتور استفاده می‌شود.

برای مثال، در یک خط تولید:

• PLC فرمان شروع، توقف و تنظیم فرآیند را ارسال می‌کند.
• اینورتر سرعت موتور را طبق نیاز سیستم کنترل می‌کند.

ترکیب PLC و اینورتر باعث ایجاد یک سیستم اتوماسیون دقیق و هوشمند می‌شود.

PLC؛ قلب سیستم‌های اتوماسیون صنعتی

امروزه PLC یکی از مهم‌ترین تجهیزات در صنعت مدرن است و نقش اساسی در افزایش بهره‌وری، کاهش هزینه‌ها و کنترل دقیق ماشین‌آلات دارد.

شرکت شمیم صنعت با ارائه تجهیزات اتوماسیون صنعتی مانند PLC و اینورتر، راهکارهای مناسب برای کنترل و بهینه‌سازی سیستم‌های صنعتی ارائه می‌دهد.

جمع‌بندی

PLC یک کنترل‌کننده صنعتی قابل برنامه‌ریزی است که با دریافت اطلاعات، پردازش آن‌ها و ارسال فرمان، فرآیندهای صنعتی را به صورت هوشمند کنترل می‌کند.

استفاده از PLC در صنایع مختلف باعث افزایش سرعت، دقت، ایمنی و بهره‌وری سیستم‌ها شده و امروزه یکی از پایه‌های اصلی اتوماسیون صنعتی محسوب می‌شود.
