چوک (Choke) یا راکتور یکی از تجهیزات مهم در مدارهای الکتریکی و سیستم‌های برق صنعتی است که برای ایجاد امپدانس در مسیر جریان، محدود کردن تغییرات ناگهانی جریان و کاهش برخی اغتشاشات و تنش‌های الکتریکی مورد استفاده قرار می‌گیرد.

اما چوک دقیقاً چیست؟ چگونه کار می‌کند؟ چه انواعی دارد؟ چوک ورودی و خروجی چه تفاوتی با یکدیگر دارند و هنگام انتخاب چوک باید به چه مشخصاتی توجه کرد؟

در این مقاله از شمیم صنعت، چوک را از پایه بررسی می‌کنیم و با کاربردها، انواع، مزایا و نکات مهم انتخاب آن آشنا می‌شویم.

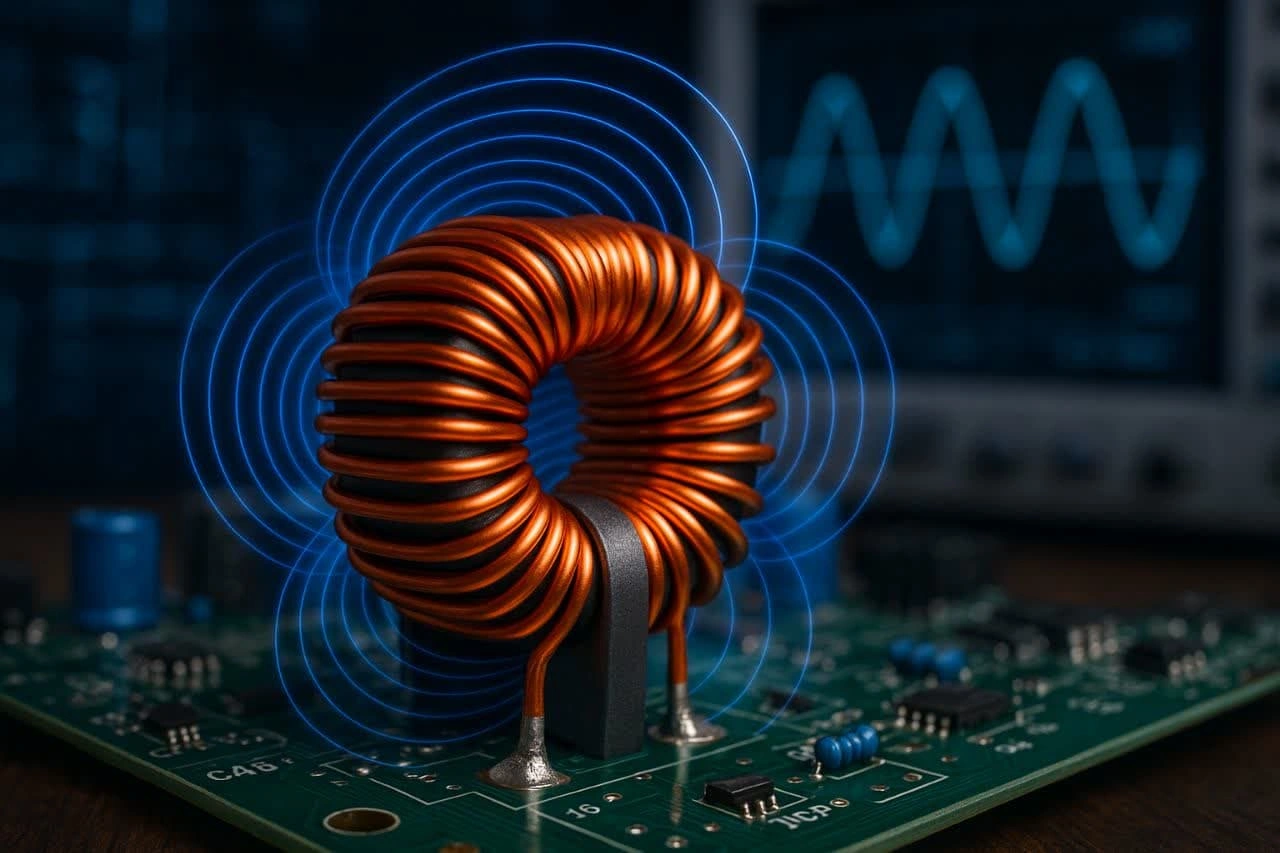

چوک چیست؟

چوک یا Choke نوعی سلف (Inductor) یا راکتور (Reactor) است که معمولاً از سیم‌پیچ و هسته مغناطیسی تشکیل می‌شود و در مسیر جریان الکتریکی قرار می‌گیرد.

مهم‌ترین ویژگی سلف این است که در برابر تغییرات جریان از خود واکنش نشان می‌دهد. این ویژگی باعث می‌شود بتوان از چوک برای کنترل بخشی از تغییرات جریان، محدود کردن جریان‌های ناگهانی و کاهش برخی اغتشاشات الکتریکی استفاده کرد.

به زبان ساده، چوک را می‌توان یک عنصر محدودکننده و کنترل‌کننده جریان در مدار دانست که با ایجاد راکتانس القایی، رفتار جریان را در شرایط مختلف تحت تأثیر قرار می‌دهد.

چوک‌ها بسته به نوع طراحی و محل استفاده می‌توانند در تابلوهای برق، منابع تغذیه، تجهیزات قدرت، سیستم‌های صنعتی، مدارهای کنترل موتور و بسیاری از تجهیزات الکتریکی دیگر مورد استفاده قرار بگیرند.

چوک چگونه کار می‌کند؟

اساس عملکرد چوک به خاصیت القایی آن مربوط است.

وقتی جریان الکتریکی از سیم‌پیچ عبور می‌کند، میدان مغناطیسی ایجاد می‌شود. اگر جریان بخواهد به‌صورت ناگهانی تغییر کند، سلف در برابر این تغییر واکنش نشان می‌دهد.

به همین دلیل، چوک می‌تواند در مدار برای:

• محدود کردن تغییرات سریع جریان
• کاهش برخی جریان‌های ناگهانی
• ایجاد امپدانس در مسیر جریان
• کاهش بخشی از نویز و اغتشاشات
• کاهش برخی تنش‌های الکتریکی

مورد استفاده قرار گیرد.

میزان اثرگذاری چوک به مشخصات الکتریکی آن، فرکانس، جریان عبوری، نوع هسته، مقدار اندوکتانس و شرایط مدار بستگی دارد.

انواع چوک

چوک‌ها را می‌توان بر اساس کاربرد، محل نصب و نوع سیستم به گروه‌های مختلفی تقسیم کرد.

برخی از رایج‌ترین انواع چوک در سیستم‌های صنعتی عبارت‌اند از:

1. چوک ورودی

چوک ورودی در مسیر تغذیه و قبل از تجهیز مصرف‌کننده یا مبدل قدرت قرار می‌گیرد و می‌تواند برای کاهش اثر برخی اغتشاشات و محدود کردن جریان‌های ناگهانی مورد استفاده قرار گیرد.

2. چوک خروجی

چوک خروجی در مسیر خروجی تجهیزات قدرت و پیش از مصرف‌کننده قرار می‌گیرد و در برخی کاربردها برای کاهش تنش‌های ناشی از تغییرات سریع ولتاژ و جریان مورد استفاده قرار می‌گیرد.

3. چوک DC

چوک DC در مدارهای جریان مستقیم استفاده می‌شود و بسته به طراحی سیستم می‌تواند برای کاهش ریپل جریان و کنترل برخی تغییرات جریان مورد استفاده قرار گیرد.

4. چوک AC

چوک AC در مدارهای جریان متناوب استفاده می‌شود و یکی از کاربردهای رایج آن در سیستم‌های برق صنعتی، محدود کردن جریان‌های ناگهانی و کاهش برخی اغتشاشات است.

نوع چوک باید بر اساس ساختار مدار، جریان، ولتاژ، فرکانس و هدف استفاده انتخاب شود.

چوک ورودی چیست؟

چوک ورودی (Line Reactor) در مسیر ورودی برق نصب می‌شود و وظیفه آن ایجاد امپدانس در مسیر تغذیه است.

این تجهیز می‌تواند در شرایطی که شبکه برق با نوسانات، اغتشاشات یا تغییرات ناگهانی جریان مواجه است، به کاهش بخشی از تنش واردشده به تجهیزات کمک کند.

در سیستم‌های صنعتی، چوک ورودی معمولاً زمانی مورد توجه قرار می‌گیرد که کیفیت شبکه، جریان‌های ناگهانی یا شرایط تغذیه نیاز به کنترل بیشتری داشته باشند.

مزایای چوک ورودی

بسته به طراحی سیستم و مشخصات چوک، استفاده از چوک ورودی می‌تواند مزایایی مانند موارد زیر داشته باشد:

• محدود کردن جریان‌های ناگهانی
• کاهش برخی اغتشاشات جریان
• کاهش بخشی از هارمونیک‌های جریان
• کاهش تنش واردشده به تجهیزات الکتریکی
• کمک به بهبود شرایط تغذیه
• کاهش اثر برخی تغییرات ناگهانی شبکه
• کمک به افزایش پایداری عملکرد تجهیزات

البته میزان تأثیر چوک به شرایط واقعی شبکه و مشخصات تجهیزات بستگی دارد و چوک نباید به‌عنوان جایگزین تمام تجهیزات تخصصی اصلاح کیفیت توان در نظر گرفته شود.

چوک خروجی چیست؟

چوک خروجی (Load Reactor) در مسیر خروجی یک تجهیز قدرت و پیش از مصرف‌کننده قرار می‌گیرد.

یکی از کاربردهای شناخته‌شده آن در سیستم‌های کنترل موتور است؛ جایی که ممکن است به دلیل شرایط خروجی، طول کابل یا ویژگی‌های مصرف‌کننده، تنش‌های الکتریکی بیشتری ایجاد شود.

در سیستم‌هایی که خروجی به شکل پالس‌های سریع تولید می‌شود، کابل و موتور می‌توانند تحت تأثیر تغییرات سریع ولتاژ قرار بگیرند. در چنین شرایطی، چوک خروجی می‌تواند به کاهش برخی از این تنش‌ها کمک کند.

مزایای چوک خروجی

بسته به شرایط سیستم، چوک خروجی می‌تواند به:

• کاهش برخی تنش‌های ولتاژی
• کاهش نرخ تغییرات ولتاژ
• کاهش اثرات ناشی از کابل‌های طولانی
• کاهش برخی نویزها و اغتشاشات
• کاهش تنش روی عایق موتور
• بهبود شرایط کاری موتور
• افزایش حفاظت از تجهیزات خروجی

کمک کند.

تفاوت چوک ورودی و خروجی چیست؟

مهم‌ترین تفاوت چوک ورودی و خروجی، محل نصب و هدف استفاده از آن‌ها است.

بنابراین نمی‌توان چوک ورودی و خروجی را به‌جای یکدیگر استفاده کرد.

هر کدام برای شرایط و هدف مشخصی طراحی می‌شوند.

کاربرد چوک در برق صنعتی چیست؟

چوک‌ها در بسیاری از سیستم‌های الکتریکی و صنعتی کاربرد دارند.

برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

کنترل تغییرات جریان

چوک می‌تواند با ایجاد امپدانس، تغییرات سریع جریان را محدود کند.

کاهش برخی اغتشاشات الکتریکی

در شرایط مناسب، چوک می‌تواند به کاهش بخشی از نویزها و اغتشاشات موجود در مدار کمک کند.

کاهش جریان‌های ناگهانی

در برخی مدارها، چوک برای محدود کردن جریان‌های ناگهانی و کاهش تنش روی تجهیزات استفاده می‌شود.

حفاظت بهتر از تجهیزات

با کنترل برخی تنش‌های الکتریکی، چوک می‌تواند به کاهش فشار واردشده به تجهیزات کمک کند.

استفاده در سیستم‌های کنترل موتور

در سیستم‌های کنترل موتور، بسته به شرایط شبکه و خروجی، ممکن است از چوک‌های ورودی یا خروجی استفاده شود.

استفاده در منابع تغذیه و تجهیزات قدرت

چوک در بسیاری از مدارهای قدرت و منابع تغذیه برای کنترل جریان و کاهش ریپل یا اغتشاشات مورد استفاده قرار می‌گیرد.

مزایای استفاده از چوک چیست؟

استفاده صحیح از چوک می‌تواند مزایای مختلفی داشته باشد؛ اما میزان این مزایا کاملاً به نوع سیستم و انتخاب صحیح تجهیز بستگی دارد.

مهم‌ترین مزایا عبارت‌اند از:

• کنترل بهتر تغییرات جریان
• محدود کردن جریان‌های ناگهانی
• کاهش برخی اغتشاشات الکتریکی
• کاهش برخی تنش‌های واردشده به تجهیزات
• کمک به حفاظت از تجهیزات
• بهبود شرایط کاری سیستم
• کاهش اثر برخی مشکلات ناشی از شبکه یا کابل
• افزایش اطمینان‌پذیری سیستم در برخی کاربردها

نکته مهم این است که چوک زمانی بیشترین کارایی را دارد که متناسب با شرایط واقعی سیستم انتخاب شود.

آیا چوک باعث کاهش مصرف برق می‌شود؟

یکی از سوالات رایج هنگام خرید چوک این است که آیا نصب آن باعث کاهش مصرف برق می‌شود؟

خیر؛ چوک به‌طور مستقیم یک تجهیز صرفه‌جویی انرژی محسوب نمی‌شود.

وظیفه اصلی چوک کنترل برخی تغییرات جریان، ایجاد امپدانس و کاهش برخی تنش‌ها و اغتشاشات الکتریکی است.

بنابراین اگر هدف شما کاهش مصرف انرژی است، باید عواملی مانند:

• توان و راندمان موتور
• نوع بار
• میزان بارگیری
• سرعت موتور
• روش کنترل
• ساعات کارکرد
• شرایط فرآیند

بررسی شوند.

ممکن است استفاده صحیح از چوک به بهبود شرایط عملکرد و حفاظت تجهیزات کمک کند، اما نباید آن را به‌عنوان راهکار مستقیم کاهش مصرف برق معرفی کرد.

چوک چه زمانی مورد نیاز است؟

وجود چوک در هر مدار الزامی نیست.

نیاز به چوک باید بر اساس شرایط سیستم بررسی شود.

برای مثال استفاده از چوک می‌تواند در شرایط زیر مورد توجه قرار گیرد:

شبکه برق دارای اغتشاش یا شرایط نامناسب باشد

اگر شبکه برق دارای تغییرات و اغتشاشات قابل‌توجه باشد، استفاده از چوک ورودی می‌تواند یکی از راهکارهای قابل بررسی باشد.

جریان‌های ناگهانی وجود داشته باشد

در برخی سیستم‌ها، محدود کردن جریان‌های ناگهانی اهمیت دارد و چوک می‌تواند برای این منظور مورد استفاده قرار گیرد.

کابل خروجی طولانی باشد

در سیستم‌های کنترل موتور، افزایش طول کابل می‌تواند اثرات الکتریکی خاصی ایجاد کند. در این شرایط استفاده از چوک خروجی یا فیلتر مناسب باید بررسی شود.

موتور یا مصرف‌کننده حساس باشد

در صورتی که حفاظت از تجهیزات و کاهش تنش‌های الکتریکی اهمیت بیشتری داشته باشد، استفاده از تجهیزات مناسب در مسیر خروجی می‌تواند ضروری باشد.

آیا برای هر سیستم به چوک نیاز داریم؟

خیر.

یکی از اشتباهات رایج این است که تصور کنیم وجود یک تجهیز قدرت یا موتور به‌تنهایی به معنی ضرورت نصب چوک است.

در حالی که انتخاب چوک باید بر اساس شرایط واقعی سیستم انجام شود.

پارامترهایی مانند:

• ولتاژ
• جریان
• توان
• فرکانس
• نوع بار
• شرایط شبکه
• طول کابل
• نوع مصرف‌کننده
• محل نصب
• مشخصات تجهیز متصل به چوک

باید بررسی شوند.

بنابراین قبل از خرید، بهتر است ابتدا مشخص شود آیا واقعاً به چوک نیاز دارید و در صورت نیاز، چه نوعی برای سیستم شما مناسب است.

تفاوت چوک و فیلتر چیست؟

چوک و فیلتر هر دو می‌توانند برای کنترل برخی مؤلفه‌های ناخواسته الکتریکی مورد استفاده قرار گیرند، اما عملکرد آن‌ها یکسان نیست.

چوک عمدتاً با ایجاد امپدانس القایی روی رفتار جریان و برخی مؤلفه‌های مدار اثر می‌گذارد.

اما فیلتر می‌تواند از ترکیب چند عنصر مانند سلف، خازن و سایر اجزا تشکیل شود و برای دستیابی به ویژگی‌های مشخصی از فیلتراسیون طراحی شود.

در سیستم‌های کنترل موتور، بسته به شرایط ممکن است استفاده از:

• چوک خروجی
• فیلتر dv/dt
• فیلتر سینوسی

مناسب باشد.

انتخاب بین این تجهیزات باید بر اساس طول کابل، نوع موتور، مشخصات تجهیز قدرت، فرکانس کاری و سطح تنش‌های موجود انجام شود.

تفاوت چوک و راکتور چیست؟

در بسیاری از کاربردهای صنعتی، اصطلاح چوک (Choke) و راکتور (Reactor) به تجهیزات القایی مشابه یا هم‌خانواده اشاره می‌کنند.

با این حال، نام‌گذاری آن‌ها می‌تواند بر اساس کاربرد و ساختار تجهیز متفاوت باشد.

به‌طور کلی:

چوک معمولاً برای ایجاد امپدانس و محدود کردن یا کنترل برخی مؤلفه‌های جریان در مدار به کار می‌رود.

راکتور نیز یک عنصر القایی است که می‌تواند برای ایجاد راکتانس و کنترل شرایط الکتریکی مدار استفاده شود.

بنابراین در هنگام خرید، بهتر است صرفاً به نام «چوک» یا «راکتور» اکتفا نکنید و مشخصات فنی تجهیز را بررسی کنید.

هنگام انتخاب چوک به چه نکاتی توجه کنیم؟

انتخاب چوک مناسب یکی از مهم‌ترین مراحل در طراحی و اجرای سیستم است.

مهم‌ترین پارامترهایی که باید بررسی شوند عبارت‌اند از:

1. جریان نامی

چوک باید توانایی عبور جریان موردنیاز سیستم را داشته باشد.

2. ولتاژ کاری

ولتاژ نامی چوک باید با شرایط مدار سازگار باشد.

3. فرکانس

فرکانس کاری نیز یکی از پارامترهای مهم در انتخاب چوک است.

4. درصد راکتانس

در برخی کاربردها، درصد راکتانس موردنیاز باید متناسب با شرایط سیستم انتخاب شود.

5. نوع کاربرد

مشخص کنید چوک برای ورودی، خروجی، مدار AC، مدار DC یا کاربرد دیگری استفاده خواهد شد.

6. شرایط محیطی

دمای محیط، تهویه، رطوبت و محل نصب می‌توانند روی انتخاب چوک تأثیر داشته باشند.

7. توان و جریان مصرف‌کننده

توان و جریان تجهیز متصل به چوک باید در انتخاب مدل مناسب در نظر گرفته شود.

8. طول کابل

در کاربردهای خروجی، به‌خصوص در سیستم‌های کنترل موتور، طول کابل می‌تواند نقش مهمی در انتخاب چوک یا فیلتر داشته باشد.

بنابراین انتخاب چوک فقط بر اساس توان موتور یا توان تجهیز انجام نمی‌شود.

برای انتخاب چوک مناسب چه اطلاعاتی لازم است؟

اگر برای انتخاب چوک مطمئن نیستید، بهتر است اطلاعات زیر را در اختیار کارشناس فنی قرار دهید:

• ولتاژ سیستم
• جریان نامی
• توان تجهیز
• فرکانس کاری
• نوع بار
• مدل تجهیز متصل به چوک
• طول کابل
• نوع کاربرد
• شرایط شبکه برق
• محل نصب

هرچه اطلاعات دقیق‌تر باشد، امکان انتخاب تجهیز مناسب نیز بیشتر خواهد بود.

آیا چوک ورودی بهتر است یا چوک خروجی؟

این سوال پاسخ ثابتی ندارد؛ زیرا چوک ورودی و خروجی برای دو هدف متفاوت استفاده می‌شوند.

اگر مشکل اصلی مربوط به شرایط شبکه و ورودی باشد، بررسی چوک ورودی منطقی است.

اگر مشکل مربوط به شرایط خروجی، کابل یا تنش‌های واردشده به مصرف‌کننده باشد، چوک خروجی یا فیلتر مناسب باید بررسی شود.

بنابراین نمی‌توان گفت یک نوع چوک همیشه بهتر از نوع دیگر است.

چوک مناسب، چوکی است که متناسب با مشکل واقعی سیستم انتخاب شده باشد.

راهنمای انتخاب چوک؛ قبل از خرید این موارد را بررسی کنید

اگر قصد خرید چوک دارید، قبل از سفارش بهتر است این چند سوال را مشخص کنید:

چوک برای کدام قسمت مدار است؟

ورودی، خروجی، AC، DC یا کاربرد خاص؟

جریان کاری چقدر است؟

جریان واقعی سیستم باید مشخص باشد.

ولتاژ کاری چقدر است؟

ولتاژ نامی نیز باید با تجهیز و شبکه مطابقت داشته باشد.

هدف از نصب چوک چیست؟

آیا هدف کاهش اغتشاشات، محدود کردن جریان، کاهش تنش خروجی یا حفاظت از تجهیزات است؟

شرایط نصب چگونه است؟

دمای محیط، تهویه و فضای تابلو را نیز باید در نظر گرفت.

اگر پاسخ این سوالات مشخص نباشد، بهتر است قبل از خرید با یک کارشناس فنی مشورت کنید.

مشاوره انتخاب چوک از شمیم صنعت

انتخاب چوک مناسب همیشه به سادگی انتخاب یک مدل بر اساس توان نیست.

ممکن است دو سیستم با توان مشابه، به دلیل تفاوت در جریان، طول کابل، شرایط شبکه، نوع بار یا نحوه استفاده به تجهیزات متفاوتی نیاز داشته باشند.

به همین دلیل در شمیم صنعت، قبل از انتخاب تجهیز می‌توانید مشخصات سیستم خود را با کارشناسان فنی مطرح کنید تا نیاز واقعی شما بررسی شود.

برای انتخاب چوک مناسب، این اطلاعات را ارسال کنید:

مدل تجهیز + توان + جریان + ولتاژ + نوع کاربرد + طول کابل

کارشناسان شمیم صنعت بر اساس اطلاعات سیستم، شما را برای انتخاب چوک ورودی، چوک خروجی یا فیلتر مناسب راهنمایی می‌کنند.

اگر هنوز مطمئن نیستید به چوک نیاز دارید یا نه، نگران نباشید؛ ابتدا شرایط سیستم را بررسی کنید و بعد برای خرید تصمیم بگیرید.

خرید چوک صنعتی از شمیم صنعت

اگر به دنبال خرید چوک صنعتی هستید، انتخاب مدل مناسب باید قبل از هر چیز بر اساس مشخصات فنی سیستم انجام شود.

شمیم صنعت در زمینه تجهیزات برق صنعتی و سیستم‌های کنترل موتور، امکان دریافت مشاوره فنی و راهنمایی برای انتخاب تجهیزات مناسب را فراهم کرده است.

برای استعلام قیمت چوک یا بررسی اینکه چه نوع چوک برای سیستم شما مناسب است، مشخصات تجهیز خود را برای کارشناسان شمیم صنعت ارسال کنید.

همین حالا برای انتخاب چوک مناسب اقدام کنید

مدل تجهیز، توان، جریان، ولتاژ، نوع کاربرد و طول کابل را ارسال کنید تا کارشناسان شمیم صنعت شما را برای انتخاب گزینه مناسب راهنمایی کنند.

مشاوره قبل از خرید می‌تواند از انتخاب مدل نامناسب و هزینه اضافی جلوگیری کند.

سوالات متداول درباره چوک

چوک چیست؟

چوک یا راکتور یک عنصر القایی است که با ایجاد امپدانس در مسیر جریان، می‌تواند برای کنترل تغییرات جریان، محدود کردن برخی جریان‌های ناگهانی و کاهش بخشی از اغتشاشات الکتریکی مورد استفاده قرار گیرد.

چوک چه کاربردی دارد؟

چوک در سیستم‌های برق صنعتی، تجهیزات قدرت، منابع تغذیه و سیستم‌های کنترل موتور برای اهدافی مانند محدود کردن تغییرات جریان، کاهش برخی اغتشاشات و کنترل تنش‌های الکتریکی مورد استفاده قرار می‌گیرد.

تفاوت چوک ورودی و خروجی چیست؟

چوک ورودی در مسیر تغذیه قرار می‌گیرد و بیشتر برای کنترل برخی تنش‌ها و اغتشاشات ورودی استفاده می‌شود. چوک خروجی در مسیر خروجی و پیش از مصرف‌کننده قرار می‌گیرد و در برخی کاربردها برای کاهش تنش‌های خروجی و اثرات ناشی از کابل مورد استفاده قرار می‌گیرد.

آیا برای هر سیستم به چوک نیاز داریم؟

خیر. نیاز به چوک به مشخصات شبکه، جریان، ولتاژ، نوع بار، شرایط کاری و هدف استفاده از آن بستگی دارد.

آیا چوک مصرف برق را کاهش می‌دهد؟

چوک به‌طور مستقیم تجهیز کاهش مصرف انرژی نیست. وظیفه اصلی آن کنترل برخی شرایط الکتریکی و کاهش بعضی تنش‌ها و اغتشاشات است.

برای انتخاب چوک چه اطلاعاتی لازم است؟

ولتاژ، جریان، توان، فرکانس، نوع کاربرد، نوع بار، شرایط شبکه، طول کابل و مشخصات تجهیز متصل به چوک از مهم‌ترین اطلاعات موردنیاز هستند.

چوک و راکتور چه تفاوتی دارند؟

در بسیاری از کاربردها این دو اصطلاح برای تجهیزات القایی مشابه یا هم‌خانواده استفاده می‌شوند. با این حال، نوع کاربرد و مشخصات فنی تجهیز باید هنگام انتخاب مورد بررسی قرار گیرد.

آیا چوک خروجی برای کابل‌های بلند لازم است؟

کابل‌های بلند می‌توانند شرایط الکتریکی خروجی را تحت تأثیر قرار دهند، اما نمی‌توان یک طول مشخص را برای تمام سیستم‌ها به‌عنوان معیار قطعی در نظر گرفت. نیاز به چوک یا فیلتر باید بر اساس مشخصات تجهیز، موتور، کابل و دستورالعمل سازنده بررسی شود.

چگونه برای خرید چوک مشاوره بگیریم؟

می‌توانید مشخصات سیستم خود شامل مدل تجهیز، توان، جریان، ولتاژ، نوع کاربرد و طول کابل را برای کارشناسان شمیم صنعت ارسال کنید تا برای انتخاب چوک مناسب و استعلام قیمت راهنمایی شوید.
